网络工程师|网络规划与设计-需求分析

• 网络规划设计的目标之一就是在预算内进行成本的有效控制；
• 预算包括设备采购、软件采购、维护和测试费用、培训费用和系统设计安装费用等，还可能包括数据处理费用和外包费用。

（3）对于时间方面的约束，在需求分析阶段要做到以下几点：

• 用项目进度表规定项目最终期限和重要阶段；
• 用户负责管理项目进度，但设计者必须确认日程表的可行性。

3、网络性能分析

网络规划设计有严谨科学的技术指标，可以实现对设计网络性能的定量分析，因此在进行网络需求分析阶段，需要确认网络性能的技术指标。很多国际组织定义了明确的网络性能技术指标，这些指标为我们设计网络提供了一条性能基线（Baseline）,主要分为两大类：

• 网元级：网络设备的性能指标；
• 网络级：将网络看作一个整体，其端到端的性能指标。

3.1时延（Delay）

时延是从网络的一端发送一个比特到网络的另一端接收到这个比特所经历的时间。

总时延=传播时延+发送时延+重传时延+分组交换时延+排队时延

3.2吞吐量（Throughput）

吞吐量是单位时间内传输无差错数据的能力。吞吐量可针对某个特定连接或会话定义，也可以定义网络总的吞吐量。

3.3容量（Capability）

容量是数据通信设备发挥预定功能的能力，经常永爱描述通信信道或连接的能力。

3.4网络负载

网络负载用G表示，指在单位时间内总共发送的平均帧数：

吞吐量=GP[发送成功]

3.5分组丢失率（Packet Loss Rate）

分组丢失率是指在某时段内，两点间传输中丢失分组与总的分组发送量的比率，也叫丢失率。这个指标是反映网络状况最为直接的指标，无拥塞时路径分组丢失率为0，轻度拥塞时分组丢失率为1%~4%，严重拥塞时分组丢失率为5%~15%。一般来讲，分组丢失的主要原因是路由器的缓存队列溢出。与分组丢失率相关的一个指标是“差错率”，也称“误码率”，但是这个值通常极小。

3.6时延抖动（Jitter）

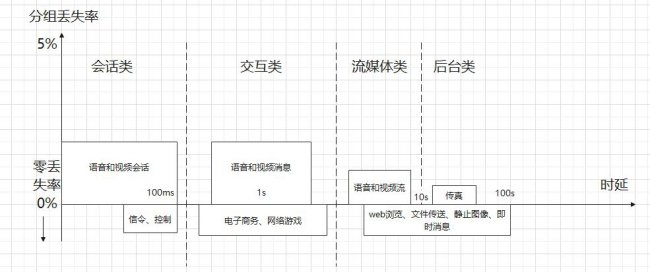

时延抖动是分组的单向时延的变化。变化量小于时延的1%~2%，即对于平均时延为200ms的分组，时延抖动为2~4ms。时延抖动对视频和音频的干扰影响最大。下图为上述网络新指标之间的关系。

3.7带宽（Bandwidth）

带宽分为瓶颈带宽和可用带宽。瓶颈带宽是指两台主机之间路径上的最小带宽链路（瓶颈链路）的值；可用带宽则是指沿用着该路径当时能够传输的最大带宽。下表为几个典型应用的带宽需求：
