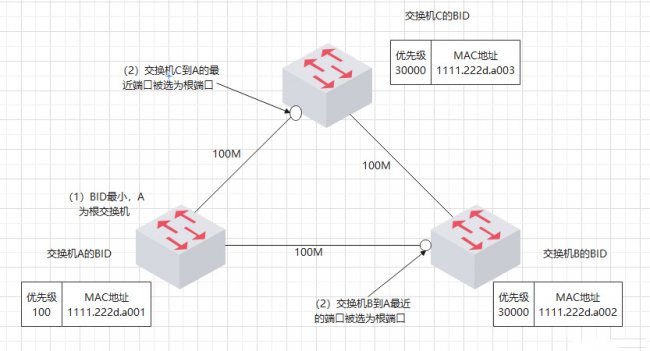

下图描述了根端口的选择过程：

（3）选择指定端口

每个网段选择一个指定端口，根网桥的所有端口均为指定端口。选定非根网桥的指定端口的依据如下：

1）到根网桥的路径成本最低；

2）端口所在的网桥的ID值较小；

3）端口ID值较小。

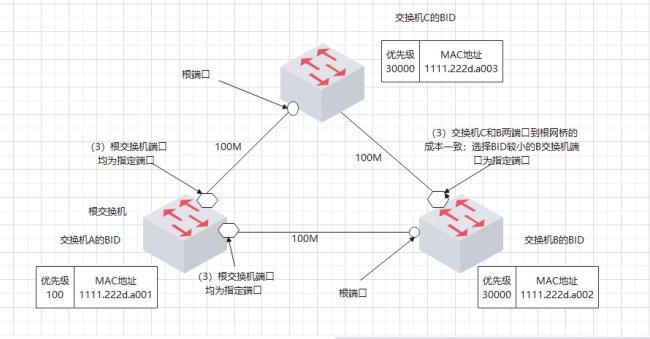

下图描述了指定端口的选择过程：

交换机中所有的根端口和指定端口之外的端口，称为非指定端口。此时非指定端口被STP协议设置为阻塞状态，这时没有环的网络就生成了。

4、STP配置

华为交换机下的STP配置主要有：

[LSW1]stp enable //全局使能STP

[LSW1]stp root primary //设置根网桥

[LSW2]stp root secondary //设置备份根网桥

[LSW1]stp pathcost-standard legacy //配置端口路径开销计算方法为华为计算方法

[LSW3-GigabitEthernet0/0/4]stp cost 20000 //配置端口的路径开销值，实现将该端口阻塞

[LSW4-GigabitEthernet0/0/1]stp edged-port enable //将端口设置为边缘端口

[LSW4-GigabitEthernet0/0/1]stp bpdu-filter enable //指定BPDU报文过滤功能，使端口不再发送BPDU报文

[LSW4]stp bpdu-protection //配置BPDU保护功能

（1）默认情况下交换机的优先级都是32768；

（2）默认情况下打开生成树后，所有端口都会开启生成树协议，若想STP有更快的反应，可以把接PC的端口改为边缘端口模式。

上述就是STP协议详解|什么是STP协议的详细讲解，仅供大家参考建议！
