电脑组装教程图解大全 台式电脑的各种连接线方法(7)

电脑组装教程图解大全

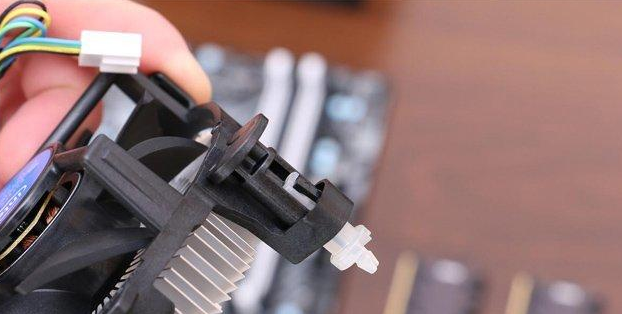

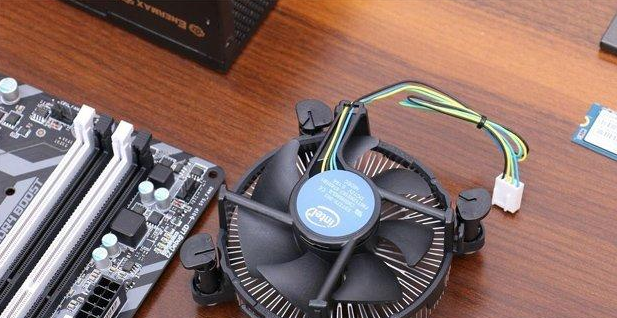

9、intel原装散热器是塑料针脚卡扣与主板上的开孔固定的，安装十分方便。

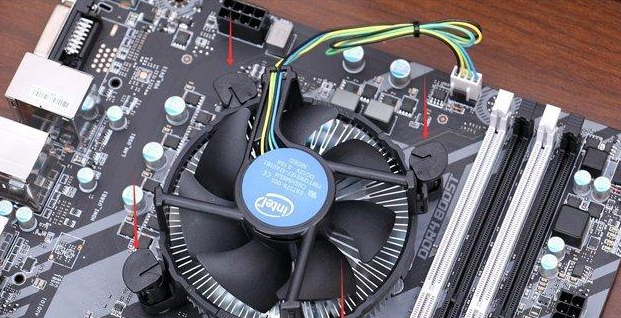

10、我们将散热器的塑料针脚卡扣与主板（CPU插槽四周）的四个圆孔对齐之后，分别以角线的方式用力往下压即可将CPU风扇固定到主板上，再将散热器的供电线连接至主板CPU FAN的插槽上。

11、我们查看一下主板背部，检查下散热器是否正确安装了，如果黑色的塑料杆没有完全把白色的卡扣撑开那么说明没有安装到位，正确安装如下图所示。
