电脑主机插头安装图解

全面为您解析电脑主机插头安装图解和电脑主机接线教程图解分享IT技巧方面的经验，具体介绍如下：

有许多第一次装机的朋友，对于硬件的安装还算顺利，可是对于主板上各种类型的接线，有一种手足无措之感。本文针对于此，将主板上各接口和对应的线简单介绍一下。

电源线

电源接口一般是两个，分别是主板供电24P接口，处理器供电8P，外加上显卡的独立供电接口。

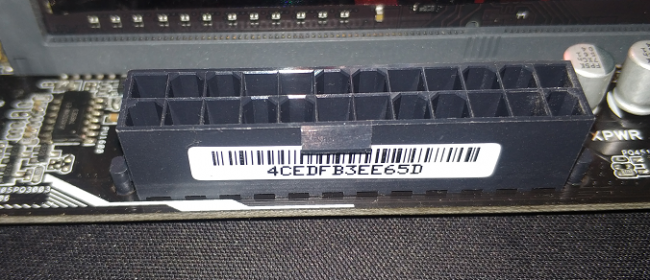

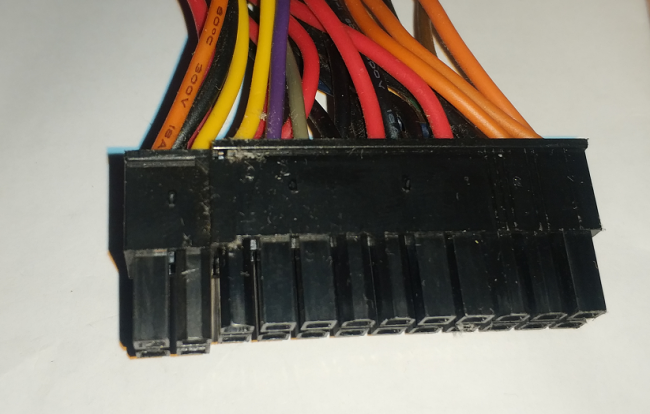

一接口规格为24P针脚，也有一些旧主板或者低端的采用20P针脚，对应的电源线接头也是24P，其中左侧的4P可以拆卸，以适配20P主板。

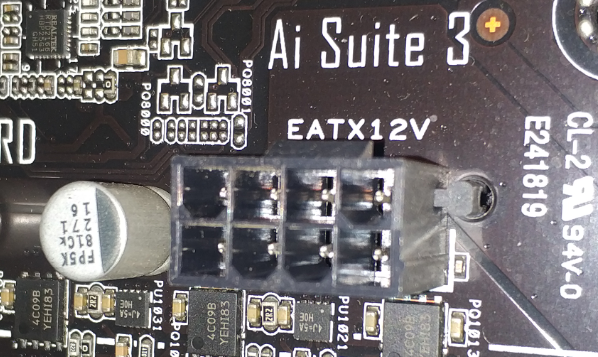

这个接口一般在处理器附近，我的这块主板是8P接口，也有一些是4P接口，英文EATX 12V意思是给CPU供电的+12v接口。对应的接口如下图，在红线处可以拆分，以适配4P的CPU供电。
