cad基础命令怎么设定

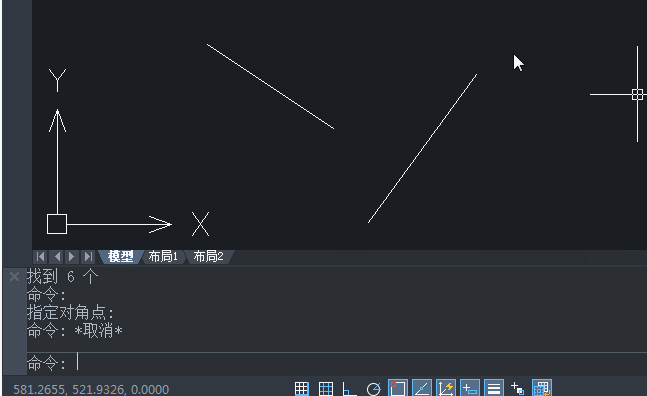

9、 延伸命令：EXTEND

快捷命令：EX

操作方式：输入命令，选取边界，确定后选取要延伸的对象即可

10、 修剪命令：TRIM

快捷命令：TR

神技，在选取边界时可直接默认所有对象为边界，可节省很多时间，当然，如果不是很复杂，可以点选对象边界，看个人需要吧。

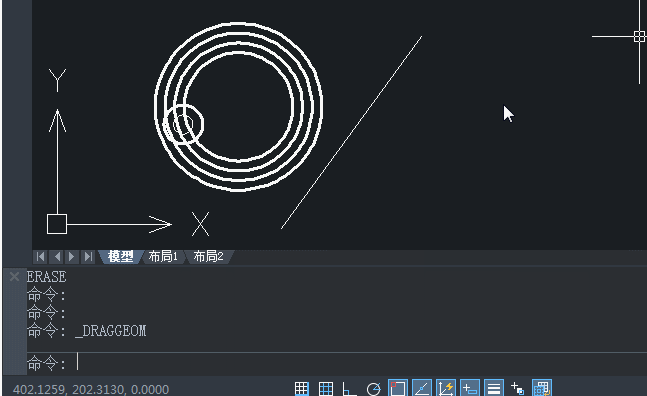

11、 删除命令：ERASE

快捷命令：E

这个没什么好说的，其实用得不多

12、 撤销命令：U

操作方式：输入U，空格，只要CAD没关过，可以一直撤销到打开图纸时的状态

13、 炸开命令：EXPLODE

快捷命令：X

操作方式：输入X，空格，选择物体（或者选择物体输入X 空格）

提示：如果是块也许需要炸很多此才能炸开，也有的东西是炸不开的

14、 拉伸命令：STRETCH

快捷命令：S

操作方式：输入S，用右下、左上的方式拉出一个框，让方框包围需要拉伸的部分图形，空格，选择一个基本点，输入距离或者指定下一点。

如果框选了整个对象，拉伸时整个对象会被移动。

15、 镜像命令：MIRROR

快捷命令：MI

操作方式： 输入MI 选择要镜像的物体，选择“镜子“的第一点，选择”镜子“的第二点，空格，得到了一个以你选择的两点为对称轴的图像。
