电磁炉故障e4怎么处理

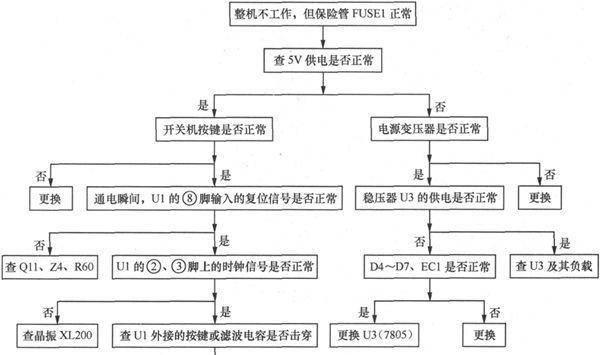

图12-4整机不工作故障检修流程之二

提示许多资料保护性关机故障是按照开机复位来介绍的，这是错误的。因为开机复位是指CPU电路在开机瞬间清零复位。

(3)显示故障代码E1、E2或E3，保护性关机

该故障说明锅具干烧、炉面温度检测电路异常或CPU损坏，检修流程如图12-6所示。

(4)显示故障代码E4或E5，保护性关机

该故障说明功率管温度检测系统或CPU异常使功率管温度异常保护电路动作，或功率管温度检测电路误动作，检修流程如图12-7所示。

(5)显示故障代码E6，保护关机

该故障说明300V供电、低压电源、同步控制电路、电流控制电路、驱动电路等异常使功率管过热，引起功率管过热保护电路动作所致，或功率管温度检测电路异常使过热保护电路误动作，检修流程如图12-8所示。

(6)显示故障代码E7，保护性关机

该故障说明该机进入市电电压低保护状态。主要原因有2个：一个是市电电压低或供电线路、插座系统故障引起市电异常保护电路动作;第二个是市电取样电路故障引起保护电路误动作，检修流程如图12-9所示。

(7)显示故障代码E8，保护性关机

该故障说明市电电压高、市电检测电路或CPU异常，检修流程如图12-10所示。

(8)加热温度低(功率不足)

该故障主要是由于300V供电、主回路、低压电源、电流控制电路、功率调整电路、驱动电路、保护电路等异常，导致线盘产生的磁场强度不足所致，检修流程如图12-11所示。

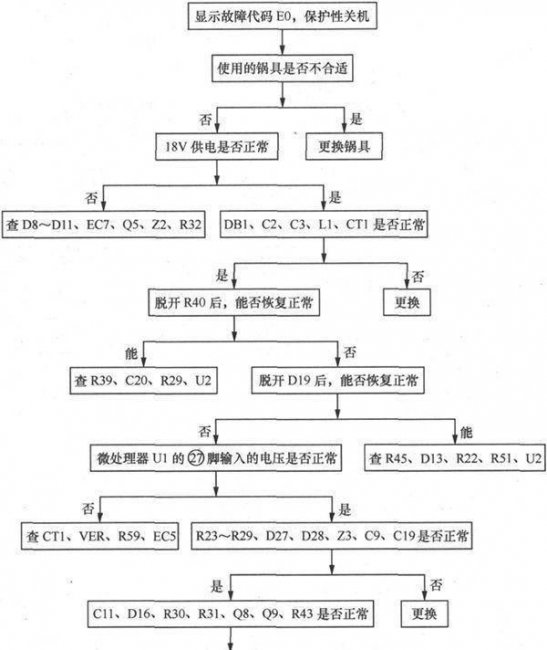

图12-5显示故障代码E0，保护性关机故障检修流程

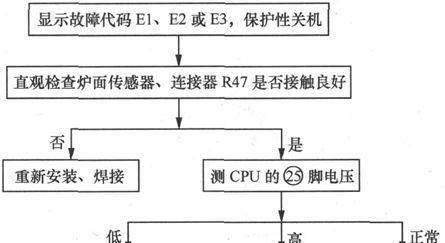

图12-6显示故障代码E1、E2或E2，保护性关机故障检修流程
