接修一台海尔滚筒洗衣机，关上机门，按下电源开关、洗衣机门锁灯不亮，洗衣机不工作。

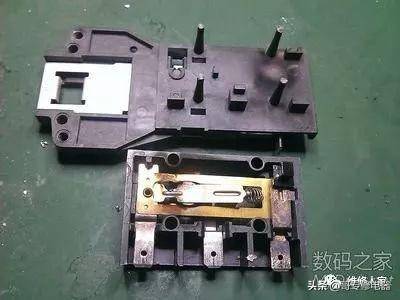

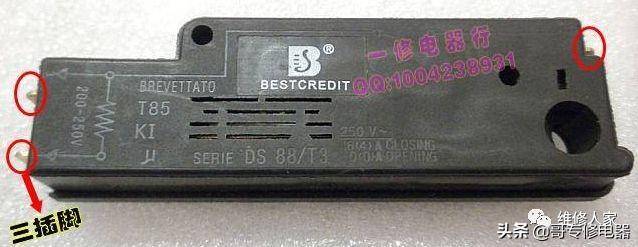

检测与判断：海尔滚筒式洗农机采用电磁式微延时开关，它接在电源电路中，洗衣机关好机门后，门钩活动板推动，洗衣机电源通过PTC元件起动．PTC元件自身发热，温度急剧上升，进入高阻状态，通过PTC元件的热量，将双金属片顶起，双金属片变形后使动触点l动作与静点3接通，同时将塑料销抬起插入到固定板与活动板的小方孔中，使洗衣机门关闭而不能打开。起到控制和保护洗衣机的作用。同时通过静触点2、3对洗衣机通电，洗衣机按程序运转。

由于PTC元件是一种正温度系数的热敏电阻，当无电流流过时，本身呈低阻状态，仅有十几欧，相当于开关接通；当有电流流过时，本身立即呈高阻状态，阻值达十几kΩ以上，相当于开关断开：当洗衣机接通电源后，PTC元件发热且阻值很高，此时触点1与触点2虽然有电，却相当于断开，而由于PTC元件发热快，双金属片动作，使动触点l与静触点l接通，洗衣机开始工作，微延时开关接通，门锁灯亮，只要门开关处有电流通过，洗衣机门就打不开。当切断电源2min后，PTC元件温度下降，双金属片反弹，动触点1与静触点3断开，塑料销落回原处，使活动板能活动自如，观察窗门钩回弹，观察窗便可以打开了。

由于PTC元件由高阻状态副低阻状态需2min．故洗衣机门要在断电或洗涤程序结束后2min才能手r开机门。

根据上述原理分析，产生门灯不亮，洗农机不丁作的原因有：

(l)门钩与微延时开关接触不良；

(2)微延时插线错误或虚接；

(3)微延时开关本身损坏。

经检查门钩与微延时开关接触良好，插线JF确，判断双金属片性能变劣。当IyrC元件发热后，双金属片不能变形，使触点1与静触点3不能接通，洗衣机的供电线路不能形成回路，故造成上述故障。

处理方法：更换微延时开关后，故障排除。
