电冰箱制冷原理是什么 电冰箱的结构和工作原理(3)

电冰箱制冷原理是什么

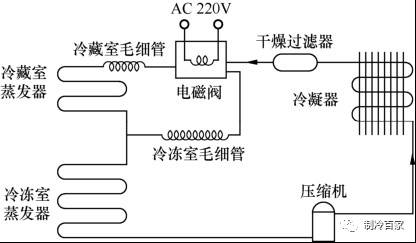

图7 、双温双控制冷系统1

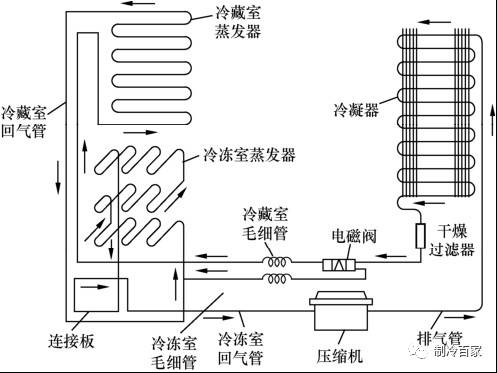

图8、 双温双控制冷系统2

电磁阀通电时，电磁阀动作，切断冷藏室毛细管，接通冷冻室毛细管，制冷剂经冷凝器散热冷凝后，通过冷冻室毛细管降压节流，直接进入冷冻室进行蒸发汽化，吸收冷冻室的热量，实现冷冻室的单独制冷。

3典型故障

该系统除了出现不制冷、制冷差、堵塞故障外，电磁阀异常还会产生冷冻室温度正常、冷藏室温度过低或冷藏室正常、冷冻室温度高（制冷差）故障。

三、间冷式冰箱制冷系统

间冷式电冰箱制冷系统结构因采用的压缩机种类而定。制冷原理和普通电冰箱基本相同。不过，间冷式电冰箱的冷藏室一般不设置蒸发器，冷冻室、冷藏室的热气由风扇强制吹入到冷冻室，由冷冻室蒸发器吸收后，进行循环冷却，如图9所示。

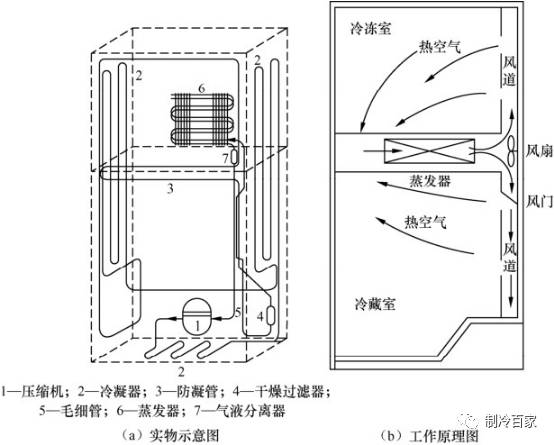

图9、 间冷式电冰箱的制冷示意图

三、其它冰箱制冷系统

1采用往复式压缩机的制冷系统

往复式压缩机制冷系统的工作原理与普通电冰箱制冷系统基本相同，如图10所示。

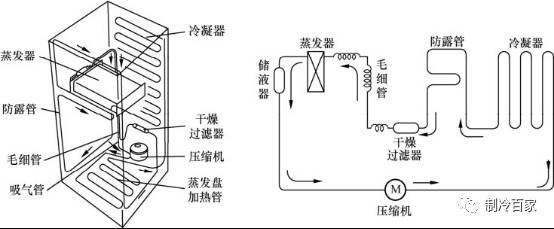

图10 、往复式压缩机的电冰箱制冷系统

2采用旋转压缩机的制冷系统

由于旋转式压缩机无吸气阀门，并且冷冻油额定量小，所以由它构成的制冷系统与往复式压缩机构成的制冷系统相比，主要区别是增加了单向阀和油液分离器。

以上分享的电冰箱制冷原理是什么、电冰箱的结构和工作原理的详细讲解，仅供大家参考建议！
