微波炉不启动了什么原因

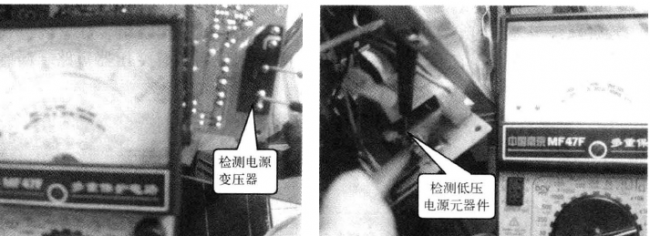

2、检查CPU控制电路

CPU控制电路内部短路后，能使主电源熔断器严重烧断，一般是低压电源变压器短路, 或者整流滤波电路出现严重短路。这时可用万用表电阻挡先检测电源变压器一、二次绕组是否有短路故障。如果电源变压器有短路故障，需更换同规格的变压器排除故障。用万用表电阻挡检测整流滤波电路元器件是否有短路故障，找出短路元器件更换，如下图所示。

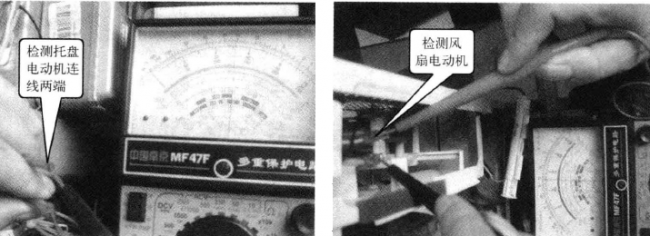

3、检查托盘电动机和风扇电动机

如果托盘电动机和风扇电动机有短路故障，则会造成熔断器因电流过大而烧断。先用万 用表Rx1k挡测量其两端的阻值约为10kΩ。如果电阻值为零，则说明内部短路，再用万用 表Rx1Ω挡测量风扇电动机两端的电阻值约为300Ω,如果电阻值为零，说明风扇电动机短 路。找出故障元器件更换排除故障。

三、高压电路短路造成烧熔断器的检修

高压电路为微波发生器提供必要的灯丝和高电压，是微波炉最大的负载。如果高压电路中有高压元器件岀现短路，会造成主熔断器炸断。具体检修步骤如下所述。

1、检查漏感变压器

漏感变压器为微波发生器提供高电压和灯丝电压，属于功率器件，如果一次、二次绕组有短路故障，会造成熔断器严重烧断。先用万用表Rx1挡测量漏感变压器次绕组的直流电阻，应约为1.5Ω。如果太小或为零，说明该绕组内部有短路故障；然后用万用 表Rx1挡测量漏感变压器高压绕组的直流电阻，红表笔接高压接线端，黑表笔接漏感变压器的铁心外壳，测出的电阻值一般大于100Ω,如果太小或为零，说明该绕组内部有短 路故障；再用万用表Rxl挡测量漏感变压器灯丝绕组的直流电阻，一般应约为1Ω,如果太小或为零，说明该绕组内部有短路故障。最后用万用表Rx10k挡测量一次绕组、高 压绕组和灯丝绕组之间的绝缘电阻，以及测量漏感变压器一次绕组、灯丝绕组和铁心之间的绝缘电阻。如果测得它们的某一电阻值为零，则说明漏感变压器短路。漏感变压器的检测如下图所示。
