cad虚线显示不出来怎么办

今天小编介绍cad虚线显示不出来怎么办的介绍，关于cad虚线显示不出来怎么办，一起跟随小编看看吧！

以autoCAD2007为例，cad虚线显示不出来可以通过如下设置，具体步骤如下：

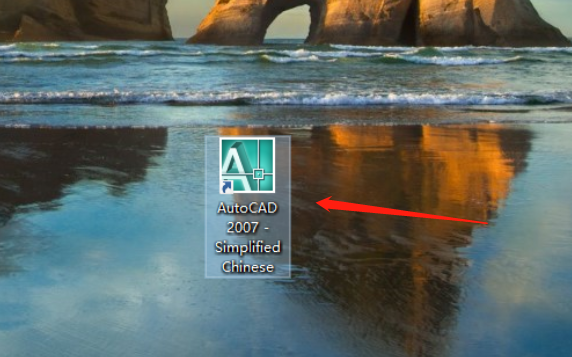

1第1步 打开CAD

首先打开CAD。

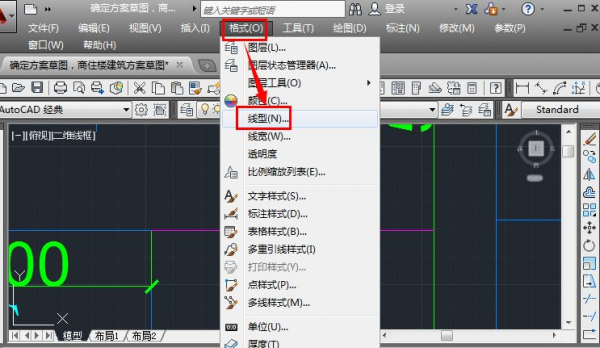

2第2步 进入限行设置界面

在菜单栏，点击“格式”，弹出格式选择栏目，点击“线型”，进入限行设置界面。

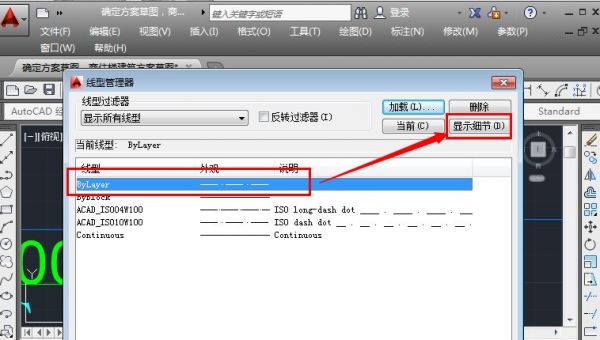

3第3步 点击显示细节

这里显示了所以自己所有图层的线型，选中虚线的线“bylayer”，然后点击“显示细节”。

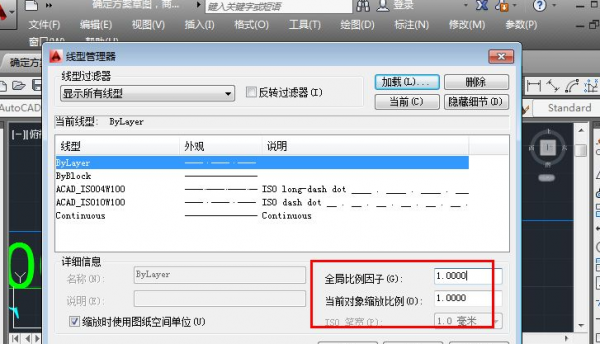

4第4步 点击全局比例因子更改

弹出“全局比例因子”和“当前对象缩放比例”功能栏，点击“全局比例因子”进行更改。

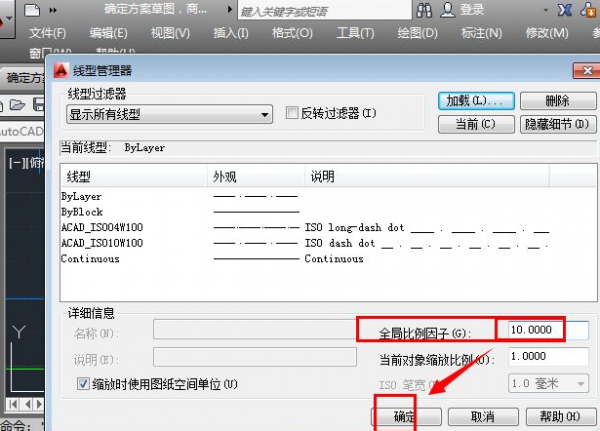

5第5步 点击确定

更改为10，然后点击“确定”，返回到绘图界面，cad虚线就显示出来了。

本文分享的cad虚线显示不出来怎么办的具体介绍，希望给网友们带来一些知识。
