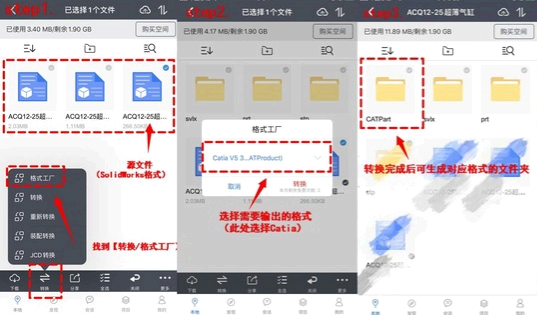

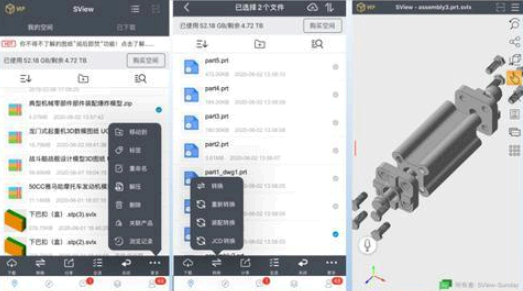

无论是微信、邮箱等通讯工具发来的UG图纸，还是百度云盘中存储的UG图纸，都可以关联到SView查看。零件（*.prt）和装配图(*.prt)都能轻松打开，如果需要转换ug格式的话，最好不要采用IGS，IGS是针对曲面。

一般情况下把UG档转到PROE中时采用的格式是STP或CATIA，这两种格式是针对实体。在转换过程中，我们首先要知道模型的尺寸大小，如果模型很小，而且又有很多小圆角、倒角特征则我们最好做个操作：

把模型放大数倍，放大后的模型中就没有小特征了。之后我们在UG中以STP的格式将模型导出。在PROE中导入STP格式时，我们首先新建一个空的零件文档，再插入要导入的文件就ＯＫ了，一般系统已经直接生成了实体，如果还有破面可以再把精度调到系统的最大值0.01（这一点有时特别重要），再有破面的话就让系统自动修补一下。当然如果UG中的模型本来就很大，那就没有必要将模型放大了，但是当我们导入PROE中发现有破面时你不妨试试放大模型的方法。值得一提的是如果STP格式还有破面的话，可以试试CATIA格式！

PROE转到UG中就简单多了，我们可以用TRANSMAGIC这个软件先把PROE档打开，然后另存为UG格式，再在UG中导入时选择parasolid格式即可。一般得到的就是实体了。

首先我们要知道手头的IGS格式文档是PROE还是UG中转来的，如果是PROE中转来的我们就用PROE将其导入，如果是UG中转来的当然要选择在UG中导入，因为软件接收自己导出的文件格式肯定错误是最小的。当然，用PROE导入时如果有破面别忘了更改精度，用UG导入时，如果缝合生成不了实体别忘了改大缝合的公差。如果在PROE或UG中得到实体后需要相互转换，可以参照上面所讲的。

还有若在PROE和UG中都不能直接将IGS转为实体，建议用TRANSMAGIC将其数据修补一下（都是软件自动修补，不需要我们辛劳）再另存为UG档，再在UG缝合（不能生成实体时可以考虑改大缝合公差）。
