网络拓扑图是什么意思

网络拓扑图是什么意思？下面IT袋小编就给大家科普一下网络拓扑图的概念和重要性！

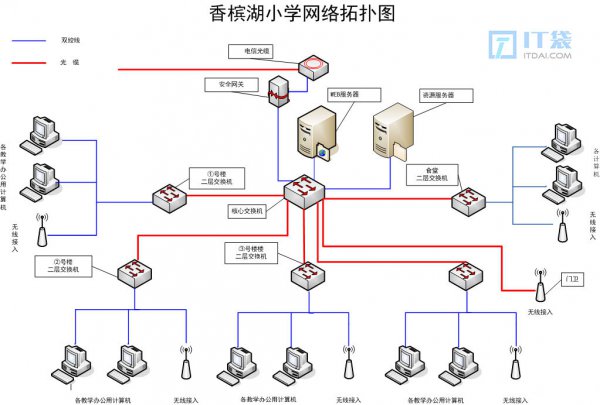

网络拓扑结构是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。拓扑图给出网络服务器、工作站的网络配置和相互间的连接，它的结构主要有星型结构、环型结构、总线结构、分布式结构、树型结构、网状结构、蜂窝状结构等。下图为示例的网络拓扑图画法：

为什么要画网络拓扑图？

在很多网络工程中，为了预先设计网络架构、组装方案，并给客户直观的展示出如何布局网络和施工、设计造价，就需要画网络拓扑图，这也是交付中的一部分，所以说，网络拓扑图是非常重要的，即便是一个不清楚网络结构的人，看了网络拓扑图，基本就知道网络组网结构，后期维护、查故障也是非常方便的。

网络拓扑图的分类：

星型拓扑结构

星型结构是最古老的一种连接方式，大家每天都使用的电话属于这种结构。星型结构是指各工作站以星型方式连接成网。网络有中央节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。

这种结构便于集中控制，因为端用户之间的通信必须经过中心站。由于这一特点，也带来了易于维护和安全等优点。端用户设备因为故障而停机时也不会影响其它端用户间的通信。同时它的网络延迟时间较小，传输误差较低。但这种结构非常不利的一点是，中心系统必须具有极高的可靠性，因为中心系统一旦损坏，整个系统便趋于瘫痪。对此中心系统通常采用双机热备份，以提高系统的可靠性。

环型网络拓扑结构

环型结构在LAN中使用较多。这种结构中的传输媒体从一个端用户到另一个端用户，直到将所有的端用户连成环型。数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。这种结构显而易见消除了端用户通信时对中心系统的依赖性。

环行结构的特点是：每个端用户都与两个相临的端用户相连，因而存在着点到点链路，但总是以单向方式操作，于是便有上游端用户和下游端用户之称；信息流在网中是沿着固定方向流动的，两个节点仅有一条道路，故简化了路径选择的控制；环路上各节点都是自举控制，故控制软件简单；由于信息源在环路中是串行地穿过各个节点，当环中节点过多时，势必影响信息传输速率，使网络的响应时间延长；环路是封闭的，不便于扩充；可靠性低，一个节点故障，将会造成全网瘫痪；维护难，对分支节点故障定位较难。
