欧瑞博全自动可视猫眼智能门锁P20说明书 使用说明教程(3)

欧瑞博全自动可视猫眼智能门锁P20说明书

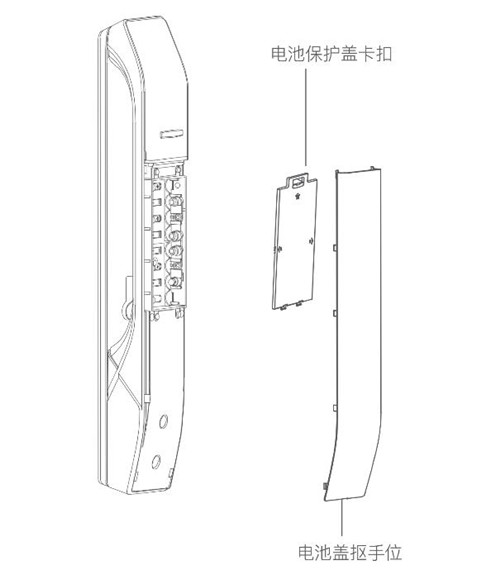

室内面板电池盖及电池保护盖打开说明

如下图所示抠手位，上抠打开电池盖，然后上拔电池保护盖卡扣，掰开电池保护盖:

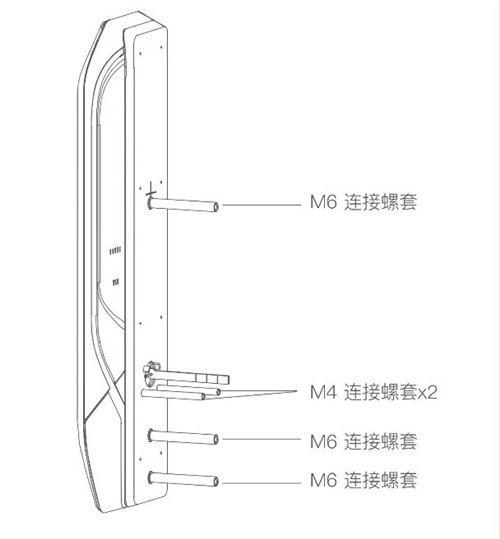

内外面板安装

根据以下示图完成门锁安装，安装步骤:

1) 安装锁体及侧扣板，并打螺丝固定。

2)安装前面板(已装连接螺套并调整钥匙传动杆长度)。3) 安装固定块，并使用M4螺丝固定。

4)安装后面板，连接前面板和锁体连接线，并理线;

然后使用M6螺丝固定。

5) 安装电池保护盖、上装饰盖、电池盖。
