软启动器启动方式有哪些

电机各种启动方式的对比

因异步电动机具有结构简单、体积小、价格低廉、运行可靠、维修方便、运行效率较高及工作特性好等优点，在电力拖动平台上广泛使用。但是，它有启动电流大的缺点(一般启动电流为额定电流的4～7 倍，部分国产电动机的启动电流经过实际测量高达额定电流的8～12 倍)。过大的启动电流对电动机本身和电网以及其他电气设备的正常运行会造成不利影响，会在电动机轴上产生瞬时的过大转矩(可达电机满载转矩的1.6～2.0 倍)，扭曲电机轴、破坏键槽、损坏和轴联接的其他设备，使电机发热影响其寿命，供电线路电压损失增大，可能使并联于同一供电线路上的其他电气设备的正常运行遭到破坏。

国家有关部门早有明确规定，电动机启动时电网电压降不能超过15%。对于容量较大的电动机，应采取措施降低电动机的启动电流。通常异步电动机总是在全电压下运行。电动机从空载到满载，磁场几乎不变。因此，磁化电流在所有负载下近似地相同。

通过比较异步电动机的各种启动方式：

当电机全压启动时，对电网的冲击最大，冲击时间也最长;而通常使用的降压启动也就是硬启动，对电网的冲击虽比较小，但是由于涉及到一个线圈电压切换过程，所以出现二次冲击的不利环节;

软启动由于在启动前设定了一个不对电网产生影响的启动电流，电流是缓慢增大至设定电流，故无冲击电流，对电网的影响最小，并且能消除启动力矩的冲击。

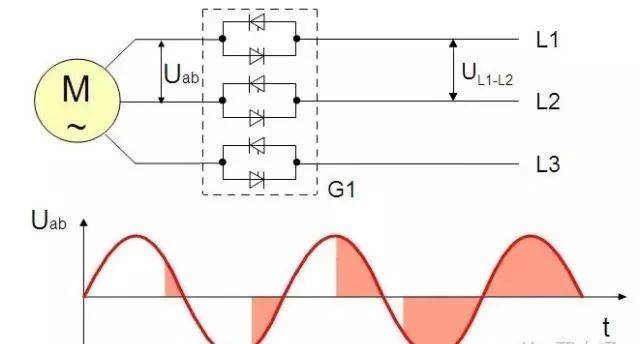

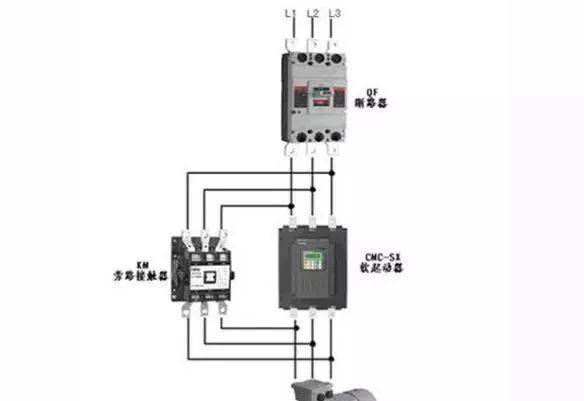

运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上上升，直至起动结束，赋予电机全电压，即为软起动。根据不同行业的需求不同，对软启动器的启动方式也有不同的要求，一般有以下几种方式：

1、斜坡升压软起动

这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。

2、阶跃起动

开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。通过调节起动电流设定值，可以达到快速起动效果。

3、斜坡恒流软起动

这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定，直至起动完毕。该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。
