bmp文件格式详解

当biCompression成员的值是BI_BITFIELDS，那么情况就复杂了，首先是原来调色板的位置被三个DWORD变量占据，称为红、绿、蓝掩码。分别用于描述红、绿、蓝分量在16位中所占的位置。

5、BitCount=24

表示位图最多有2的24次方，大约1670万种颜色。这种位图没有调色板（bmiColors成员尺寸为0），在位数组中，每3个字节代表一个象素，分别对应于颜色R、G、B。

6、BitCount=32

表示位图最多有2的32次方种颜色。这种位图的结构与16位位图结构非常类似。

当biCompression成员的值是BI_RGB时，它也没有调色板，32位中有24位用于存放RGB值，顺序是：最高位—保留，红8位、绿8位、蓝8位。这种格式也被成为888。

当biCompression成员的值是BI_BITFIELDS时，原来调色板的位置将被三个DWORD变量占据，成为红、绿、蓝掩码，分别用于描述红、绿、蓝分量在32位中所占的位置。

4、BMP位图信息

BMP位图包含的信息主要有：位图文件头、位图信息头、位图数据，它们的基本概况如下：

1）bmp文件头(bmp file header)：提供文件的格式、大小等信息

2）位图信息头(bitmap information)：提供图像数据的尺寸、位平面数、压缩方式、颜色索引等信息

3）调色板(color palette)：可选，如使用索引来表示图像，调色板就是索引与其对应的颜色的映射表

3）位图数据(bitmap data)：就是图像数据

5、BMP位图的C语言代码解析

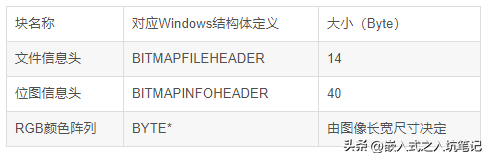

我们知道，一个BMP位图它包含有几部分的内容信息，大致如下图所示：

从图中我们可以分析出，如果要获取一个位图的完整信息，需要分别获取文件信息头、位图信息头、位图的RGB颜色数据。下面就简单演示一些简单的获取BMP位图信息的演示代码。

（1）文件信息头

文件信息头主要存放包括bmp文件的标识、大小等的信息。

获取文件信息头的数据结构可以按照如下：

typedef struct BMP_FILE_HEADER{WORD  bType;      // 文件标识符DWORD bSize;      // 文件的大小 WORD  bReserved1; // 保留值,必须设置为0  WORD  bReserved2; // 保留值,必须设置为0 DWORD bOffset;    // 文件头的最后到图像数据位开始的偏移量，//说明从文件头开始到实际的图象数据之间的字节的偏移量//因为位图信息头和调色板的长度会根据不同情况而变化//所以你可以用这个偏移值迅速的从文件中读取到位数据} BMPFILEHEADER;    // 14 字节

这个结构体的解析如下：
