电脑音响线接头接法图解

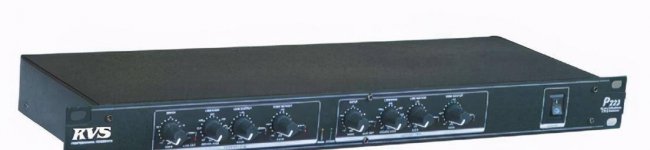

模拟电子分频器

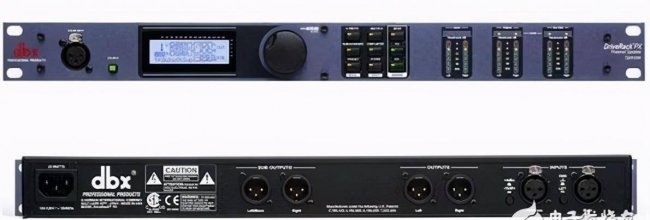

DSP电子分频器

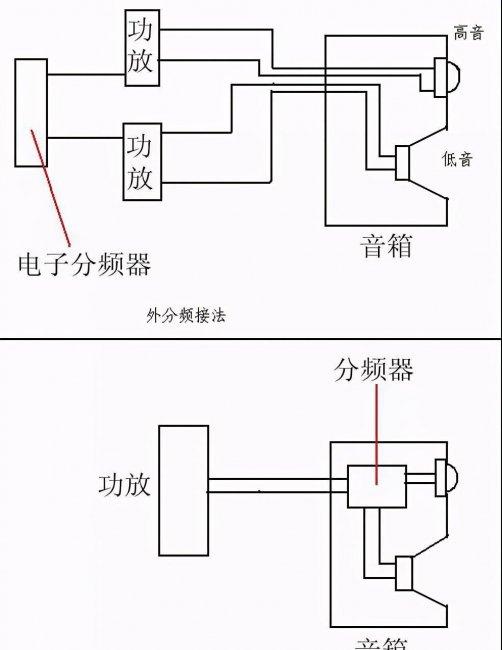

电子分频和功率分频的接法区别

最后还有一种连接方法是桥接BTL，桥接后一部立体声后级只推一个声道，并且处在全频段下，对于一部电流供给足够，功率实在的功放来说，桥接后功率增加一倍以上。但桥接也有问题，就是如果推动特低阻抗音箱时容易烧毁功放。比如某个功放最低能驱动2Ω的音箱，而桥接后只能驱动到最低阻抗是4Ω。基本上舞台功放都支持桥接，而家用音响中的功放大部分需要增加一个反相电路才能进行桥接，少部分HIFI功放支持桥接模式。比如笔者自己用过的NAD 216后级，就具备桥接功能，打开后两个输入端子只有一个有效，一部立体声后级只能推一只音箱。
