等分即等量划分，就是将一个物体或数量等分几份的一种解题方法。你知道CAD中如何等分线段吗？本文IT袋网小编以等分线段为例给大家详细介绍一下CAD等分快捷键的应用技巧，感兴趣的设计师小伙伴们不要错过这份CAD等分攻略哦！

CAD等分线段方法：

浩辰CAD中等分有两种方式：定距等分和定数等分。下面给大家讲解一下这两种方式等分线段的具体操作步骤：

1. CAD定距等分

CAD定距等分命令：MEASURE，快捷键：ME；沿对象的长度或周长按指定间隔创建点对象或块。

启动浩辰CAD后，绘制一条线段，输入CAD定距等分快捷键：ME，点击回车键；根据命令行提示选择要定距等分的对象，即线段；指定线段长度（以指定的间隔，沿着所选对象放置点标记，从离指定对象最近的点的端点处开始放置点标记）。如下图所示：

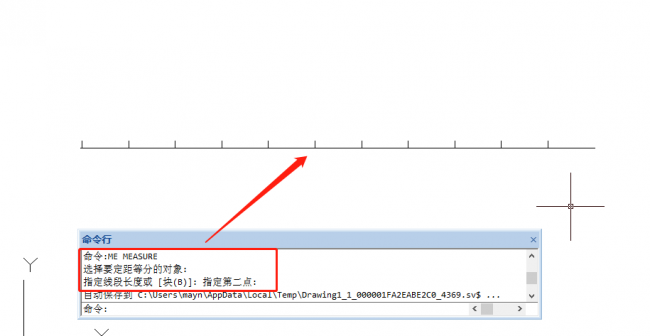

CAD定距等分线段

如果指定对象为闭合多段线，其定距等分从绘制的第一个点开始测量。

如果指定对象为圆，定距等分从设置为当前捕捉旋转角的自圆心的角度开始，若捕捉旋转角为零，则从圆心右侧的圆周点开始定距等分圆。

2. CAD定数等分

CAD定数等分命令：DIVIDE，快捷键：DIV；沿对象的长度或周长创建等间隔排列的点对象或块；被分割的对象可以为线、圆弧、圆或多段线。

启动浩辰CAD后，绘制一条线段，输入CAD定数等分快捷键：DIV，点击回车键；根据系统提示选择要定距等分的对象，即线段；输入线段数目（沿选定对象等间距放置点），需要2和32767之间的整数，如输入：5，即可将线段等分为5等份。如下图所示：

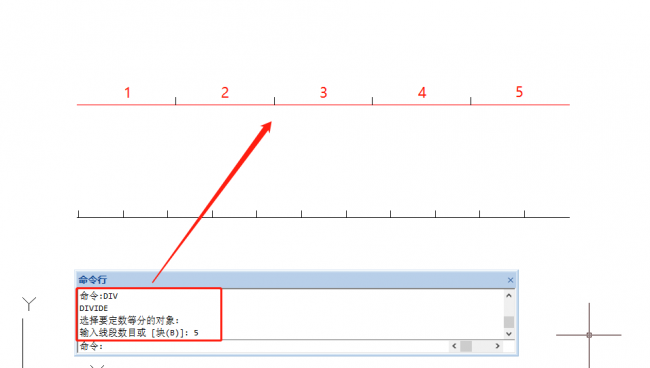

CAD定数等分线段

本文IT袋网小编给大家分享了浩辰CAD等分线段的两种方法，你学会了吗？
