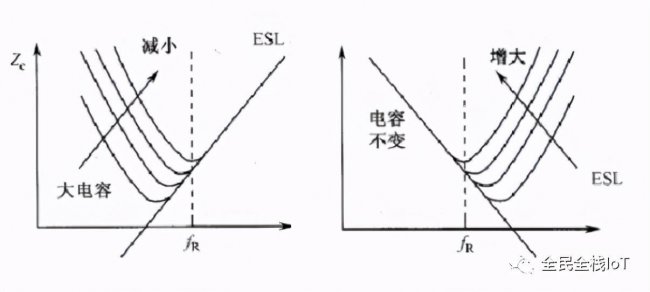

图3 容值和ESL 的变化对电容器频率特性的影响

电容器的选型

1、选择合适的型号

一般在电路中用于低频耦合、旁路去耦等、电气性能要求不严格时可以采用纸介电容器、电解电容器等。低频放大器的耦合电容器，选用1-22μF的电解电容器。旁路电容器根据电路工作频率来选，如在低频电路中，发射极旁路电容选用电解电容器，容量在10~220μF之间，在中频电路中可选用0.01~0.1μF的纸介、金属化纸介、有机薄膜电容器等；在高频电路中，则应选用云母电容器和瓷介电容器。在电源滤波和退耦电路中，可选用电解电容器。因为在这些场合中对电容器的要求不高，只要体积允许、容量足够就可以。

2、合理选择电容器的精度

在旁路、退耦、低频耦合电路中，一般对电容器的精度没有很严格要求，选用时可根据设计值，选用相近容量或容量略大些的电容器。但在另一些电路中，如振荡回路、延时回路、音调控制电路中，电容器的容量就应尽可能和计算值一致。在各种滤波器和各种网络中，对电容量的精度有更高要求，应选用高精度的电容器来满足电路的要求。

3、确定电容器的额定工作电压

电容器的额定工作电压应高于实际工作电压，并留有足够余量，以防因电压波动而导致损坏。一般而言，应使工作电压低于电容器的额定工作电压的10%~20%。在某些电路中，电压波动幅度较大，可留有更大的余量。

电容器的额定工作电压通常是指直流值。如果直流中含有脉动成分，该脉动直流的最大值应不超过额定值；如果工作于交流，此交流电压的最大值应不超过额定值。并且随着工作频率的升高，工作电压应降低。

有极性的电容器不能用于交流电路。电解电容器的耐温性能很差，如果工作电压超过允许值，介质损耗将增大，很容易导致温升过高，最终导致损坏。一般说来，电容器工作时只允许出现较低温升，否则属于不正常现象。因此，在设备安装时，应尽量远离发热元件（如大功率管、变压器等）。如果工作环境温度较高，则应降低工作电压使用。

一般小容量的电容器介质损耗很小，耐温性能和稳定性都比较好，但电路对它们的要求往往也比较高，因此选择额定工作电压时仍应留有一定的余量，也要注意环境工作温度的影响。

4、尽量选用绝缘电阻大的电容器

绝缘电阻越小的电容器，其漏电流就越大，漏电流不仅损耗了电路中的电能，重要的是它会导致电路工作失常或降低电路的性能。漏电流产生的功率损耗，会使电容器发热，而其温度升高，又会产生更大的漏电流，如此循环，极易损坏电容器。因此在选用电容器时，应选择绝缘电阻足够高的电容器，特别是高温和高压条件下使用的电容器，更是如此。另外，作为电桥电路中的桥臂、运算元件等场合，绝缘电阻的高低将影响测量、运算等的精度，必须采用高绝缘电阻值的电容器。电容器的损耗在许多场合也直接影响到电路的性能，在滤波器，中频回路、振荡回路等电路中，要求损耗尽可能小，这样可以提高回路的品质因数，改善电路的性能。

5、考虑温度系数和频率特性

电容器的温度系数越大，其容量随温度的变化越大，这在很多电路是不允许的。例如振荡电路中的振荡回路元件、移相网络元件、滤波器等，温度系数大，会使电路产生漂移，造成电路工作的不稳定。这些场合应选用温度系数小的电容器，以确保其能稳定工作。

另外在高频应用时，由于电容器自身电感、引线电感和高频损耗的影响，电容器的性能会变差。频率特性差的电容器不仅不能发挥其应有的作用，而且还会带来许多麻烦。例如，纸介电容器的分布电感会使高频放大器产生超高频寄生反馈，使电路不能工作。所以选用高频电路的电容器时，一要注意电容器的频率参数，二是使用中注意电容器的引线不能留得过长，以减小引线电感对电路的不良因影响。

6、注意使用环境

使用环境的好坏，直接影响电容器的性能和寿命。在工作温度较高的环境中，电容器容易产生漏电并加速老化。因此在设计和安装时，应尽可能使用温度系数小的电容器，并远离热源和改善机内通风散热，必要时，应强迫风冷。在寒冷条件下，由于气温很低，普通电解电容器会因电解液结冰而失效，使设备工作失常，因此必须使用耐寒的电解电容器。在多风沙条件下或在湿度较大的环境下工作时，则应选用密封型电容器，以提高设备的防尘抗潮性能。
