因为绝缘栅的关系所以输入有rgs，当然源极和漏极之间有电容效应为Cgs，对于结型场效应管rgs很大为＞10＾7欧姆，Cgs为1～10pF 1pF＝10＾－12F。对于绝缘栅型场效应管rgs更大为＞10＾9欧姆，Cgs为1～10pF。

当然dg之间也存在电容效应所以会有Cdg，ds之间会有受控电流源gmUgs。对于结型场效应管来说Cdg为1～10pF，gm为0.1～10ms。对于绝缘栅型场效应管为Cdg也为1～10pF，gm为0.1～20ms。

再来看图中Cds和rds，对结型场效应管来说电阻为rds为10＾5欧，Cds为0.1～10pF。对绝缘栅型场效应管电阻rds为10＾4欧，Cds为0.1～10pF。

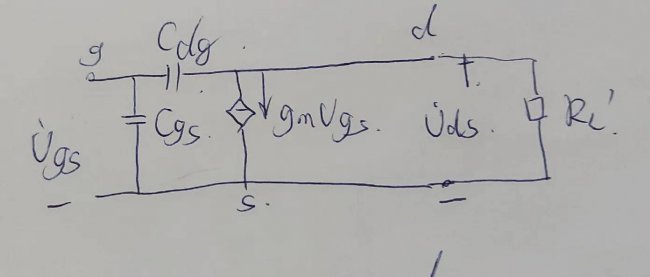

由于rgs，rds较大，又由于Cds较小可以略去等效电路变为下图

Cgs＇＝Cgs＋（1－k）Cdg

Cds＇＝Cds＋（k一1）／k×Cdg

K＝－gm×RL＇

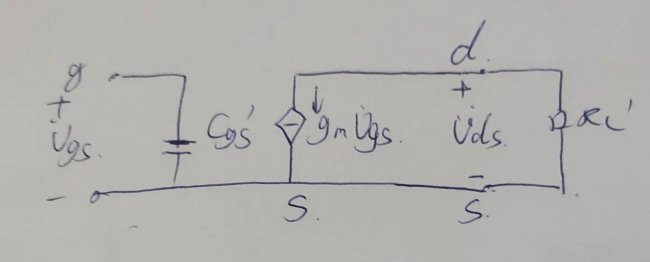

由于Cds＇ 很小（Cds＇＜＜Cgs＇）可以忽略不计所以上图又可简化为下图

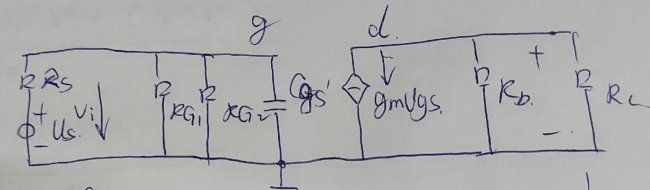

上图为场效应管高频等效电路图与中频时相比多了Cg＇S，中频时gS之间为开路。

下面再来讲一下共源放大电路的频率响应

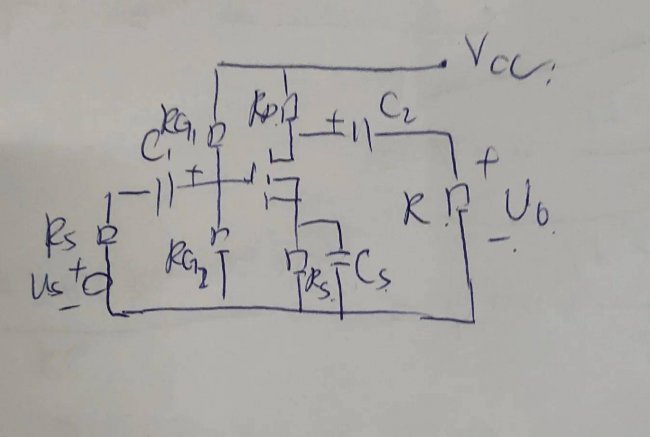

如图示

把C1C2CS短路变为下图所示

Auh＝－gmUgs（RD∥RL）／Ugs×

RG1∥RG2∥（1／jωCgs＇）／Rs＋RG1∥RG2∥（1／jωcgs＇）

＝Aum×（RG＇／jωCgs＇RG＇＋1）／Rs＋（RG＇／jωCgs＇RG＇＋1）

＝Aum×RG＇／jωCgs＇RG＇Rs＋（Rs＋RG＇）

＝Aum×RG＇／[1+jω（RG＇∥RS）Cgs＇]＝Aum ×RG＇／（1＋jω／ωh）

＝Aum×RG＇／（1+jf／fH）

ωh＝1／（RG＇∥Rs）xCgs＇

这里的RG＇＝Rg1∥Rg2
