cad面积快速测量命令

今天小编介绍cad面积快速测量命令和关于cad测量闭合区域面积的相关知识，接下来一起来看看吧。

绘图中我们会经常用到面积或者周长的测量，下面学习一下五种测量方法！

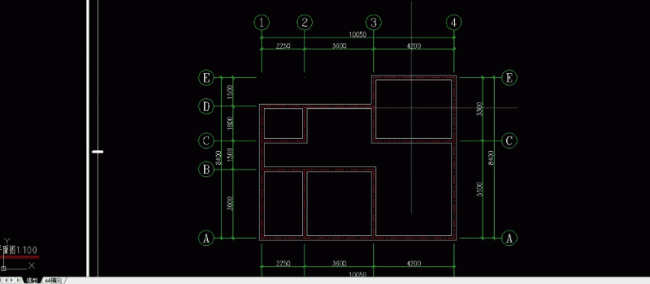

测量闭合图形面积和周长：

如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。

测量连续线段图形面积和周长：

在命令行输入LI并回车

用鼠标左键点击需要测量的连续线段；

回车后即可看到刚刚测量的，连续线段图形的面积与周长。

测量简单图形面积和周长的方法：

方法一：

用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；

用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；

在命令行输入C并回车，令图形闭合；

用鼠标点击待测图形的任一点（选取该图形）；

在命令行输入LI并回车，面积和周长就都计算并显示出来了。

方法二：

用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；

用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；

直接回车后即可计算并显示出已测图形的面积和周长。

方法三：

用鼠标点击标题栏中的工具选项；

在下拉菜单中选中查询—面积；

用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；

直接回车后即可计算并显示出已测图形的面积和周长。

方法四：

在命令行输入AA并回车；

用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；

直接回车后即可计算并显示出已测图形的面积和周长。

方法五：

在命令行输入PR并回车；

用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；

直接回车后即可计算并显示出已测图形的面积和周长。
