cad右下角标题栏怎么画尺寸

如果想知道cad右下角标题栏怎么画尺寸和国标标题栏CAD绘制方法方面的知识，接下来就是全面介绍。

CAD工程制图的基本设置要求包括图纸幅面与格式、比例、字体、图线、剖面符号、标题栏和明细栏等七项内容。其中，关于图纸幅面与格式、比例、剖面符号、标题栏和明细栏等五项内容与现行的技术制图和机械制图标准的相应规定相同，而关于字体和图线两项规定与现行标准有不同之处。用AutoCAD绘图时，需根据图样的国家标准规定内容进行必要的设置。

2.1 图纸幅面及格式

国标GB/T 14689—93规定，绘制技术图样时，优先采用表l所规定的图纸基本幅面 。

表1 基本幅面

在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种。不留装订边的图纸，其周边e按表2中的规定选取。留有装订边的图纸，其周边尺寸a与c也按表2中的规定选取。

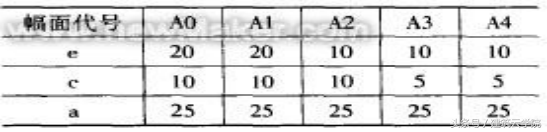

表2 基本幅面的图框尺寸

绘图时，必须在每张图纸的右下角画出标题栏。对于标题栏的格式，国家标准GB 10609.1—89已作了统一规定。标题栏的外框线一律用粗实线绘制，其右边与底边均与图框线重合；标题栏的内部分格线均用细实线绘制。

由于AutoCAD 2000在模型空间与图纸空间的处理上新增了Layout(布局图)功能。所以，在图纸空间中设置图框和标题栏更加方便和直观，可直接在浮动模型空间用Limits命令设置绘图极限，建立实体模型。在浮动图纸空间按要求绘制图框和标题栏，用Layout Settings设置图纸大小，再切换到浮动模型空间安排图形需输出部分并设置比例。

比例

图中图形与其实物相应要素的线性尺寸之比称为比例。需要按比例绘制图样时，应由表3中(GB/T 14690—93)所规定的系列中选取适当的比例。

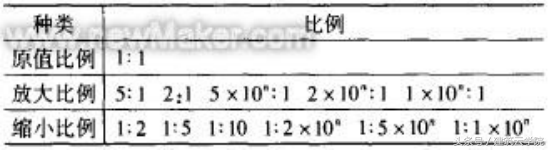

表3 规定的比例

字体

在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691—93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。字母和数字A型和B型两种。A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字的字头向右倾斜，与水平基准线成75。。图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比
