电脑风扇怎么拆图解教程

一篇很详细的教程是关于电脑风扇怎么拆图解教程和联想笔记本风扇拆卸图解法的电脑小知识，下面来一起了解一下吧。

根据机身厚度、成本等考量因素，每款机型散热组件的设计方式不尽相同，有的在机身底壳预留方便维护的小盖板，有些则需要拆掉C壳甚至是全部底壳。其实对于内部散热组件也是如此，虽然笔记本散热组件由散热风扇和散热鳍片两部分组成，但是二者固定方式上的差异，如有些是各自分离固定的，有些是一体化设计的……这些使得散热风扇的拆解方式也不同。笔记本散热风扇怎么拆?要了解拆解方式，我们还得从风扇的固定方式说起?归纳起来，可以分为下面三类：

第一类：风扇独立固定在主板上

风扇材质：纯塑料

代表机型：神舟飞天UI45、惠普DV4

此类机型的风扇均为塑料材质(散热风扇由叶轮和导风罩组成)，在风扇四周会设计2~3个螺丝固定孔，通过螺丝将风扇和主板固定在一起，同时风扇导风罩的出风口直接对准散热鳍片，风扇和散热鳍片的接缝处粘贴有海绵或胶布，从而让风扇吹出的气流可以全部吹到鳍片上，以提高散热效率。

拆解方式：如果风扇和散热鳍片的接缝处有胶布固定(有些做工精密的机型或省成本的机型无此设计)，首先撕掉胶布，并用螺丝刀或镊子断开散热风扇和电源的连接，然后拆掉固定风扇的全部螺丝，抬起风扇远离散热鳍片的一端，慢慢向上发力，风扇就能轻易地取下来。

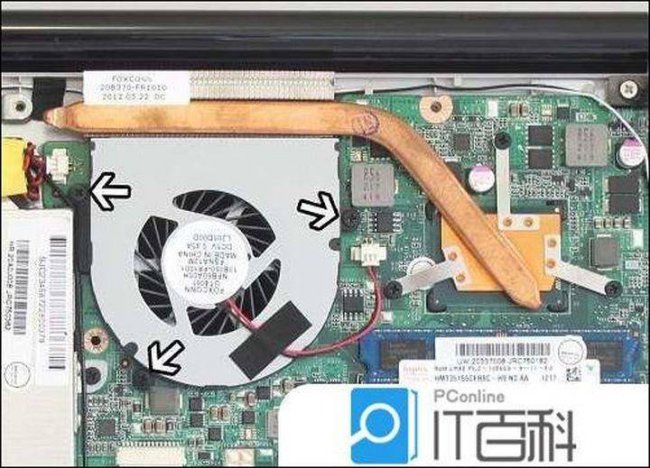

海尔X3：拆掉风扇周围的三颗螺丝，即可将风扇从散热组件上分离开来

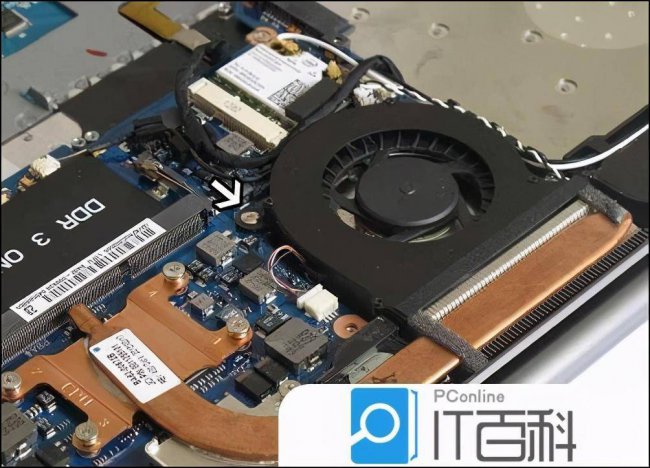

三星530U超极本：风扇边缘设计有2颗固定螺丝，拆掉即可分离风扇

第二类：风扇叶轮固定在散热器底座上

风扇材质：合金浇铸+塑料

代表机型：联想Y470

此类机型散热组件最大的特点是采用了紧凑型设计，超短的热管紧密地围绕在风扇周围，为了节约空间，散热器底座(散热铜管和主板芯片接触的金属部件)会和风扇的导风罩直接固化在一起，而风扇只是以叶轮的方式悬挂在散热底座上方，并通过几颗螺丝固定。

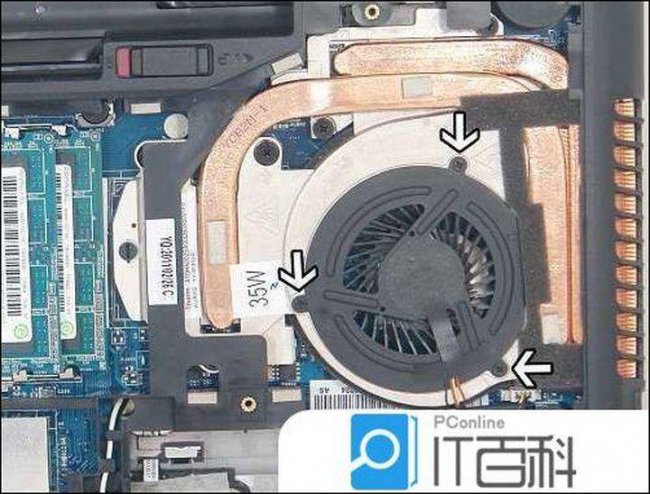

拆解方式：和第一类机型的拆解方式类似，只是此风扇的固定螺丝是在热管器底座上的，而不是在导风罩边框周围，拆掉这几颗螺丝并断开风扇电源线，抬起风扇叶轮就可以了。联想Y470，风扇电机和叶轮反扣安装在散热组件上。

第三类：热管鳍片和风扇盖板固定在一起

风扇组件材质：铁片+塑料

代表机型：宏碁4750G

基于内部设计的需要，有些机型的散热鳍片和散热器导风罩顶端的盖板是焊接在一起的，而风扇和导风罩下半部分作为一个整体固定在盖板下方，因此它的拆解方式显得有些特别。

拆解技巧：如果按照正规的拆解流程，我们首先需要拆掉包括热管在内的散热组件，然后再拆掉导风罩顶端的三颗螺丝，并卸掉带有导风罩和叶轮的风扇局部。但是如果想走走捷径，我们需要先拆掉主板，然后再拆掉导风罩顶端的三颗螺丝，从主板背面取下风扇。只是整个操作过程中，散热组件和主板是固定在一起的，操作时一定要注意避免损坏主板。当然从安全性角度讲，我们更建议大家准备好导热硅脂，按照前面这种正规的拆解方法进行拆解。 宏碁4750：散热器风扇上盖板和热管散热鳍片固定在一起。
