电脑cad怎么卸载干净

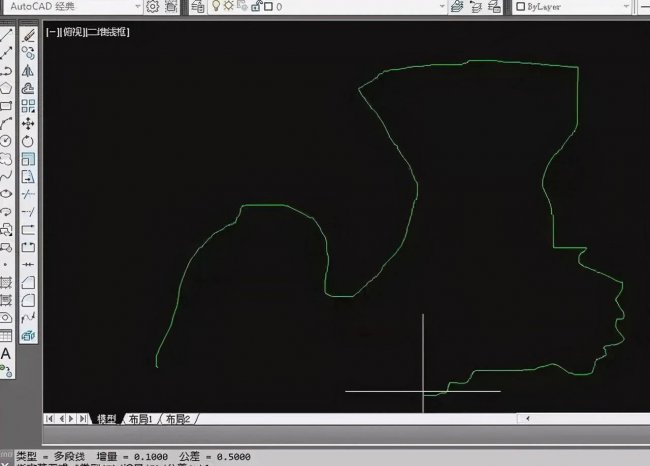

当然也可以根据需要在类型里选择直线、多段线或样条曲线还可以更改增量及公差。目前正在使用的类型、增量、公差等选项执行命令后命令行会有提示，如下图所示

如果有参考图片也可以将图像利用插入光栅图像将图片插入到绘图区然后再用上述步骤参照画出图形即可

07

CAD如何删除重复的图形或线条

在CAD中画的图复杂了难免会产生一些重复的图形或者重复线条，外表看起来没什么影响却占了不少内存导致文件总量变大。如何删除重复图元呢？具体如下：

1、打开了CAD图形后，在菜单栏选择：修改—删除重复对象

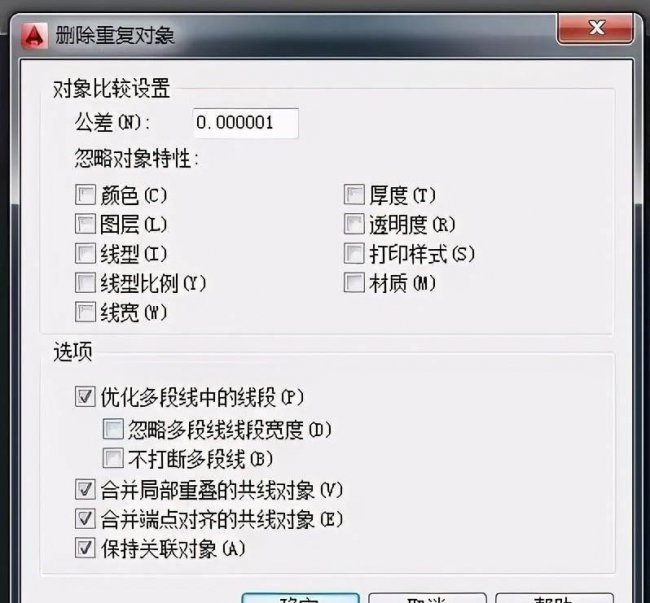

2、命令行提示选择对象，将要删除重复的图形选定并空格或回车确认之后就可以调出如下对话框：

3.根据自己需要的做好相应选项的选择之后确定即可删除所选部分重复的线条。

如何解决有时一个CAD里的图形无法复制到另一个CAD文件里？

1、一般高版本的CAD复制到低版本CAD中是不能简单用ctrl+c,ctrl+v的。

2、如果要复制，在低版本CAD中插入–块–浏览–选择CAD图形文件插入，就会出现提示指定插入点。

3、不能复制粘贴的原因多种多样，或者是文件保护了，或者设定了防拷参数，或者是cad的版本不兼容，或者是文件的内部错误等等；解决的方法也多种多样，

以下是我总结的方法：

1、另存为r12版的dxf格式（其他版本的dxf不行），然后重新打开另存的dxf文件就ok了；（这个我试过，其他很多方法都不行，但这个搞定了）。

2、把复制的对象制作成外部块（“w”命令），然后再打开另一个cad文件插入块；

3、把复制的对象炸开（“x”命令），一次不行，多炸几次；

4、在新的cad文件中，插入块，再选择需要复制的cad文件（整个插入）即可，最后打开；（补充一下，在插入块的时候一定要在 分解 前面打个勾啊，不然有些文字等会丢失，好像这个方法最简单了）。

5、应先使用audit命令，修复图形文件中的所有错误，再使用purge命令处理图形中的无效或未使用的对象，最好再运行一下audit命令重新再修复一次，一般问题就可以解决不能复制粘贴的问题了。

6、选择好你要的图形点右键，在复制下面有个带基点复制，用这个命令复制粘贴就可以了。

➤这种情况出现一般你用的是破解版的CAD，重新启动机器看看，不行还有一招，就是做成一个块，复制块，一般就行。

➤做成一个块，复制块，这个方法可以试一下！

➤可以点菜单栏的“插入”-“图块”-“浏览”选中要复制的图档就可以插入啦！

08

CAD中如何将dwg 图形转化为图片形式？

（1）命令jpgout，回车键后出现创建窗口选择合适的保存路径和格式点击保存即可。
