索引符号怎么看 解读索引符号和详图符号

索引符号怎么看

今天为大家介绍索引符号怎么看和解读索引符号和详图符号的教程内容，具体详情如下：

我们在使用CAD完成平面图绘图后，我们需要进行详图索引的标注。那么如何做一个通用的详图索引符号呢？

下面我们就一起来做一个吧。跟我走~

一、索引符号及要求

在《房屋建筑制图统一标准》里规定，图样中的某一局部或构件，如需另见详图，应以索引符号索引，图例如下：

索引符号图例

索引符号是由直径为8mm~10mm的圆和水平直径组成，圆及水平直径应以细实线绘制。索引符号应按下列规定编写:

1.索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯

数字注明该详图的编号，并在下半圆中间画一段水平细实线。

2.索引出的详图，如与被索引的详图不在同一-张图纸内，应在索引符号的上半圆中用阿拉

伯数字注明该详图的编号，在索引符号的下半圆用阿拉伯数字注明该详图所在图纸的编号

数字较多时，可加文字标注。

3.索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编

号。需要标注比例时，文字在索引符号右侧或延长线下方，与符号下对齐。

二、详图符号及要求

详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm粗实线绘制。

详图应按下列规定编号:

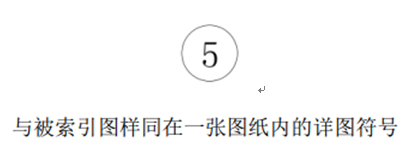

1.详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号。

2.详图与被索 引的图样不在同一张图纸内时， 应用细实线在详图符号内画- -水平直径，在

上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。

三、CAD制作，以索引符号为例

1.打开CAD，按照1：100的比例，绘制一个直径为1000mm的圆。
