矩形钢规格型号尺寸

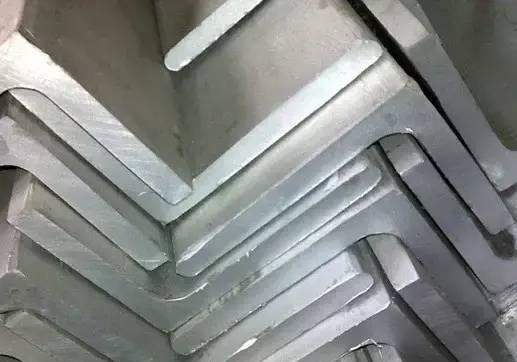

角钢：有等边与不等边角钢之分，等边角钢每侧腿长20~250mm，相应称为No.2~ No.25角钢。不等边角钢的两侧边长为25/16~250/160mm，相应称为No.2.5/1.6~ No.25/16不等边角钢。

此外，简单断面型钢中还有三角钢、六角钢及弓型钢等多种。

2、复杂断面型材

如下图所示。常见的有：

图1 各种型钢横断面示意图（复杂断面）

工字钢：有标准工字钢、轻型工字钢及宽腿工字钢之分。标准工字钢腰的高度100~600mm，相应称为No.10~ No.60工字钢。标准工字钢边缘内侧有14%的斜度。轻型工字钢腰的高度为100~320mm，相应称No.10~ No.32轻型工字钢。宽腿工字钢腰的高度为80~1200mm，相应称No.8~ No.120宽腿工字钢。由于宽腿工字钢的边缘内外两侧互相平行，也称H型钢。
