局域网的拓扑结构有哪些

关于这方面的知识你知道吗？局域网的拓扑结构有哪些和校园网络拓扑图及网络方案的电脑方面的小经验，接下来IT袋小编为大家介绍。

拓扑结构分为5种：星形、总线形、环形、网格型、树形。

星形拓扑

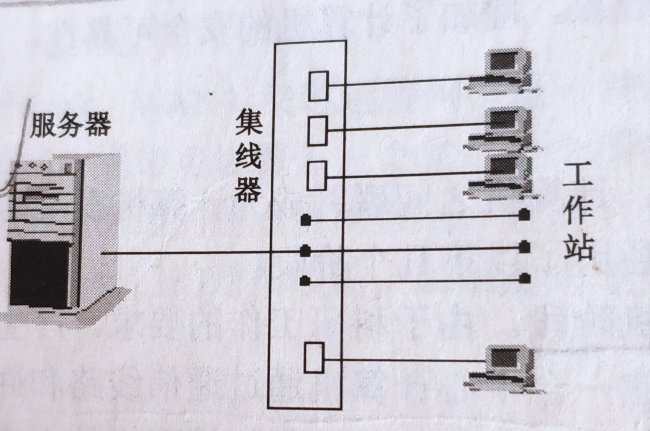

星形拓扑结构图

优点：①配置方便。②每个连接点只连接一个设备。③集中控制和故障诊断容易。④简单的访问协议。

缺点：①电缆长度和安装费用高。②扩展困难。③依赖于中央结点。

总线形拓扑

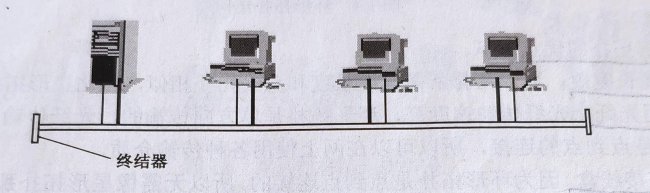

总线拓扑结构图

优点：①电缆长度短，容易布线。②可靠性高。③易于扩充。

缺点：①故障诊断困难。②故障隔离困难。

环形拓扑

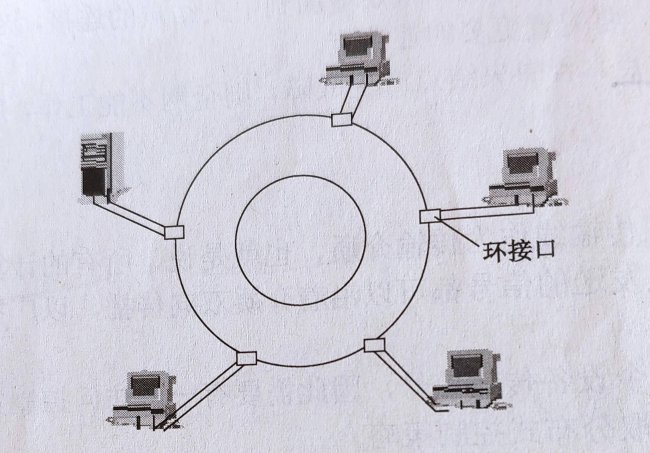

环形拓扑结构图

优点：①电缆长度短。②可用光纤。③无需接线盒。

缺点：①结点故障引起全网故障。②诊断故障困难。③不易重新配置网络，要扩充环的配置较困难。④拓扑结构影响访问协议。

网格形拓扑
