cad倒圆角怎么操作

今天为网友们详解cad倒圆角怎么操作和cad快捷键命令大全的话题，一起跟随小编看看吧！

我们最常用的CAD倒圆角的方式是输入命令-输入半径再选择对象，这样操作的话只能倒一个圆角，那么对于多个圆角是怎么操作的呢？换句话说就是一次性倒多个圆角的操作你会吗？

普通倒圆角操作

1.输入F-R，半径10，选择对象为两条线段

高级倒圆角操作

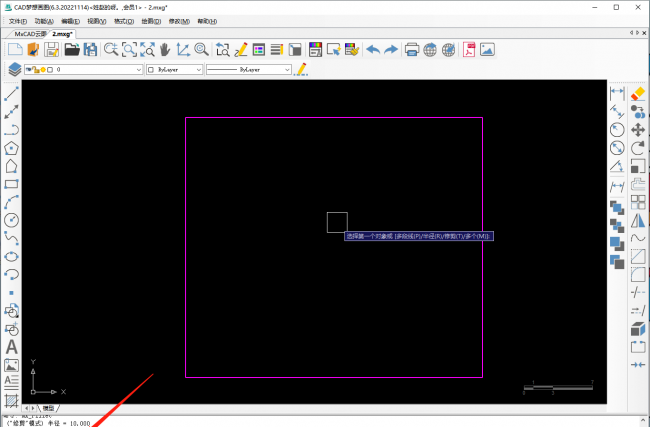

1.还是输入F-R，半径10，注意看下面提示栏

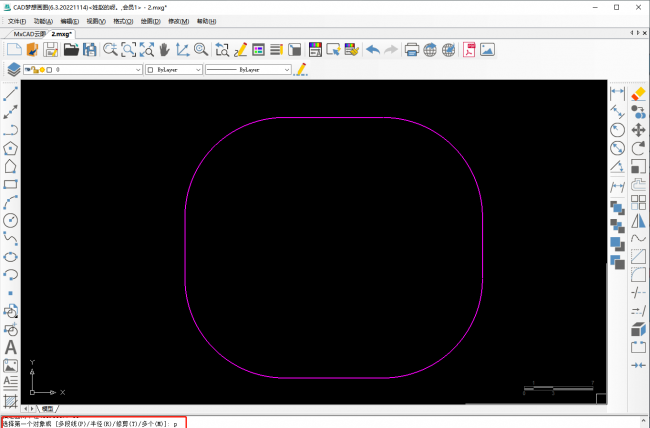

2.我们输入P（多线段），再选择矩形，那么一次性就倒四个圆角出来了

直接绘制圆角矩形

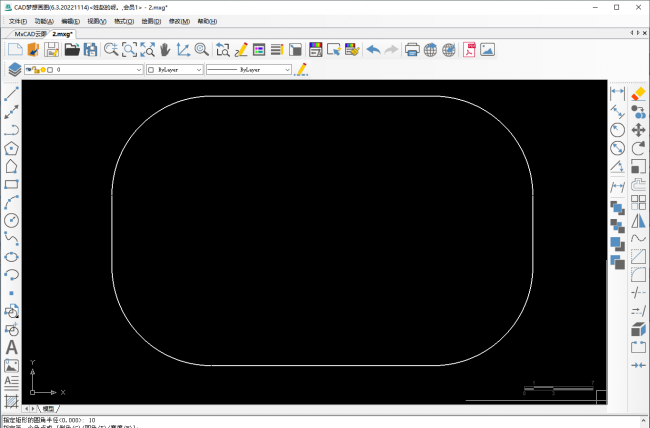

1.我们还可以使用矩形命令直接绘制圆角矩形，操作命令如下：

命令:Mx_Rectang

指定第一个角点或[倒角(C)/圆角(F)/宽度(W)]:f

指定矩形的圆角半径

指定第一个角点或[倒角(C)/圆角(F)/宽度(W)]:

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:

就可以得到四个角都是圆角的矩形了

当然，如果只是需要一个圆角的话还是推荐使用常规倒圆角操作，对于多个圆角就可以用所说的高级方式了。
