无线局域网的拓扑结构有哪些

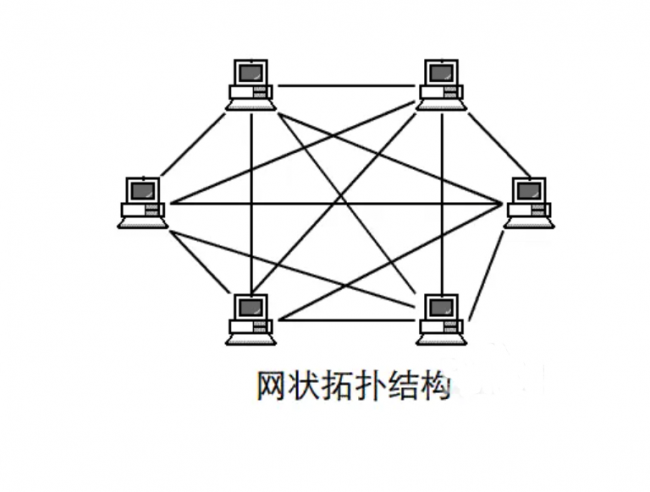

网状拓扑结构主要指各节点通过传输线互联连接起来，并且每一个节点至少与其他两个节点相连·网状拓扑结构具有较高的可靠性，但其结构复杂，实现起来费用较高，不易管理和维护，不常用于局域网。网状型拓扑结构将多个子网或多个网络连接起来构成网络拓扑结构。在一个子网中,集线器、中继器将多个设备连接起来，而桥接器、路由器及网关则将子网连接起来

4、环形网络

环形网络是由网络中若干节点，通过点到点的链路首尾相连形成一个闭合的环，这种结构使数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点，简化了路径的选择。

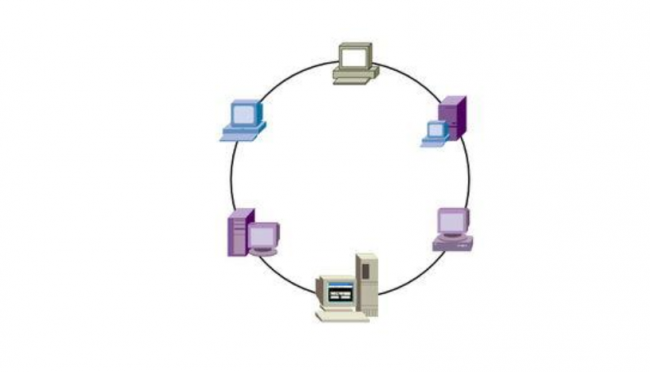

在城域网骨干和接入网，在分散的政务网、企业网和校园网中，都可以采用环状的网络，如图所示：

环形网络具有以下特点：

拓扑简洁；带宽利用率高；高可靠性，在出现故障的时候，能提供故障自动保护倒换的故障自愈机制，数据的时延抖动小。如RPR 在节点失效的情况下，能在50ms内自动将话务绕到备用光纤上传输。

RPR环形网络可以在不中断业务的同时，添加和移除设备，在同一个环内，具有很好的网络扩展能力。

但是RPR 在跨环方面，相切环、相交环、环带链等复杂的网路拓扑，实现无法很好实现，而且独立组大网的能力较弱。

05 双平面网络

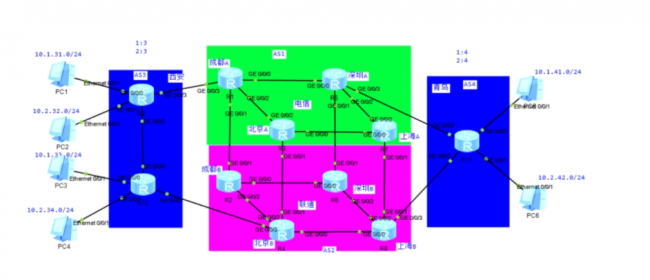

对于规模比较大的网络（如城域网，大型企业网），可以考虑采用双平面架构。我们拿双平面架构的拓扑图来分析，可以发现，只我们需要在总部与一些重要城市的分部之间构建企业自己的广域骨干网即可在提高稳定性的同时又保障费用不会增多的实现（可以利用分区域的思想）

双平面网络具有以下特点：

高可靠性。 将重要业务分别部署在两张网络上，能有效实现业务分担、业务保护和抗灾能力，大大增强业务的安全性。多条链路选择，带宽利用率高。支持流量的负载均衡。优化网络拓扑。

在部署第二平面时可以选择不同的拓扑结构，从而弥补原有平面在某些地区或业务方面的空白，使网络实现全业务、全地理的覆盖。利于业务分类。不同的业务部署在不同的网络上。

通过建设第二平面可以扩大技术选择的范围，并可根据自身网络的具体特点和问题，选择具有不同特点及优势的产品，找到最合适的解决方案。它的缺点是网络可能会重复建设。

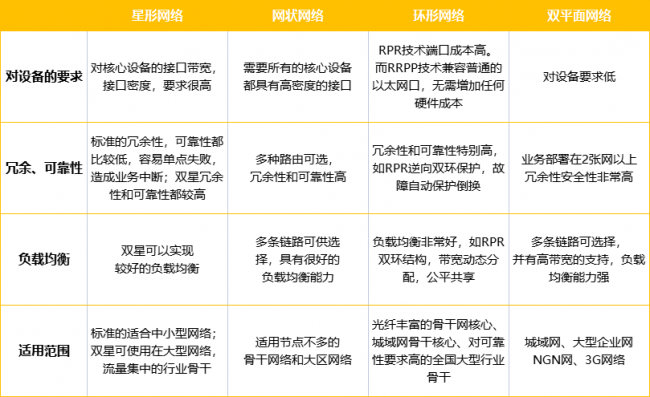

最后，附上一张网络类型对比图，让你的思路更加清晰了然：
