今天给大家分享一个HP笔记本无法开机的案例分析，不良现象为外接电源与电池都无法开机机台直接送修.

一.电路分析：

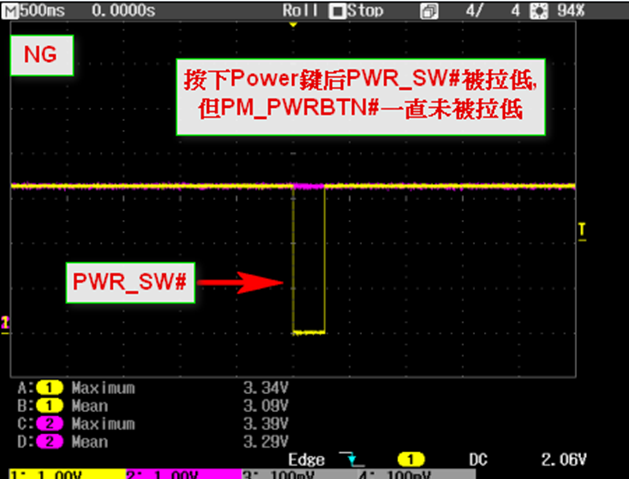

1..量测M/B相关讯号发现在按下Power键后PWR_SW#瞬间有跳变信号,PM_PWRBTN#却一直为高电位没有跳变,正常PM_PWRBTN#讯号在按下Power键后瞬间也应为低电位（有跳变),如图所示:

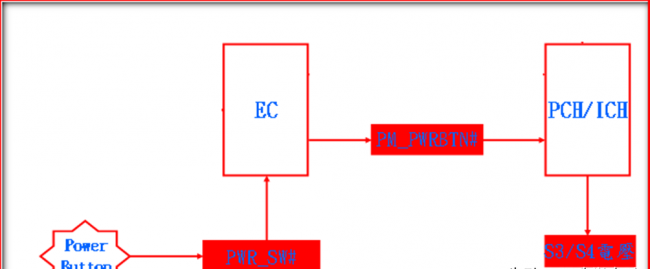

2.正常来讲在按下Power button后PWR_SW#讯号将瞬间被拉低并发送到EC,EC再将PM_PWRBTN#讯号拉低并发送给PCH,传达开机使能讯号(开机指令), 由于PWR_SW#讯号已经产 生,但EC却并未将PM_PWRBTN#讯号拉低,故PCH无法接收到开机指令,以致机台无法开机;

3.量测EC(IT8512E） PIN125(PWR_SW#)和PIN56(PM_PWRBTN#)二极值值未发现异常,量测供电也没有短路，最后直接更换后OK，机台可以正常显示,同时对EC外部确认及内部确认没有任何问题，由此证明就是EC损坏导致.
