电脑组装接线教程图解大全 台式电脑组装详细过程

电脑组装接线教程图解大全

今日IT小知识分享：电脑组装接线教程图解大全和台式电脑组装详细过程的方法内容，接下来一起来看看吧。

如今喜欢自己装机的小伙伴越来越多，在这过程中遇到的问题不少，不会接跳线，不会接电源线，不会安装显卡，CPU等等，今天的问题，电源线怎么接。

电源是装机必不可少的硬件之一，也被称为电脑的心脏部分，电源上的电源线一大把，五颜六色，形状各异，各种颜色代表着不一样的电压，如黄色+12V，红色+5V，橙色3.3V，蓝色-5V，白色-5V。紫色+5V，黑色接地等，混用各种颜色的电源线来给不同硬件进行供电，所以你会发现电源线上有多个不同组合的接口。

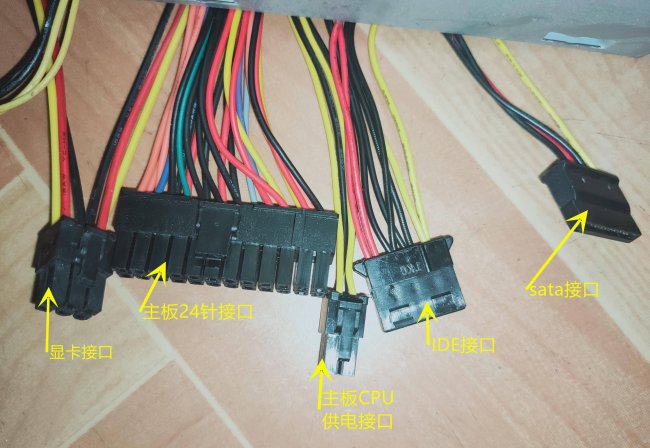

电源主要接口图

一、电脑主板电源线接法

找到电源上最宽最长的组合线（通常为24孔），对应主板上24针插槽，线上会有一个卡扣，对准插槽上的卡扣直接插上即可，继续找到主板的4孔CPU供电电源线（2黄色2黑色线的组合），而主板上4针插槽在CPU底座旁，同样对准卡扣直接插上。

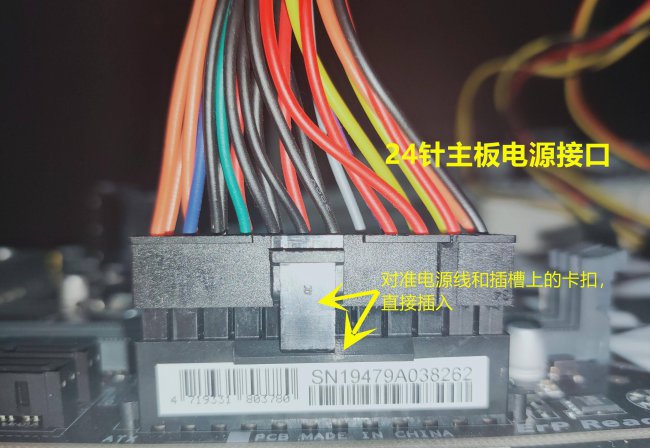

24针主板电源线接法

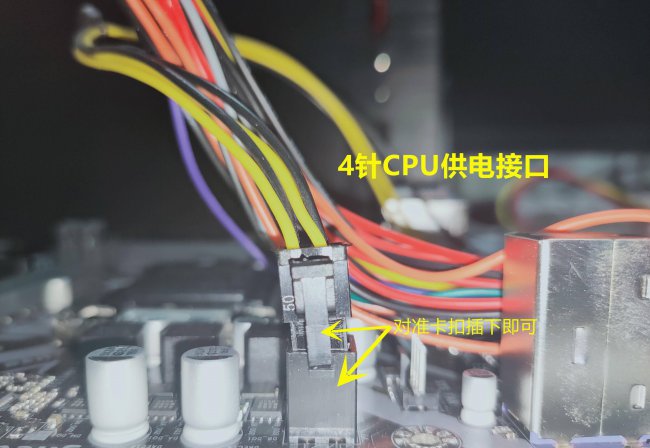

主板CPU电源线接法

二、电脑显卡电源接法

大多数显卡上的供电接口只有一组，普通显卡为4针接口，好一些的有6针或者8针接口，旗舰级显卡则可达14，16针接口，接口的位置通常在显卡的顶部，根据自己显卡电源接口的针数，对准卡扣的位置，直接插上。
