魅族note9屏幕总成更换教程

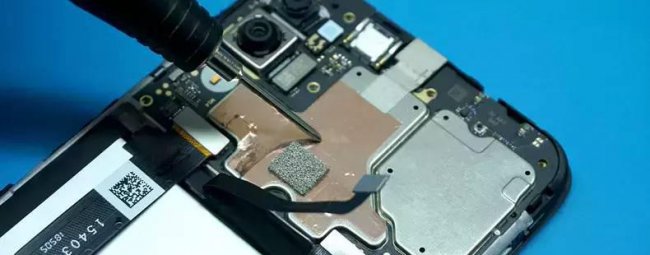

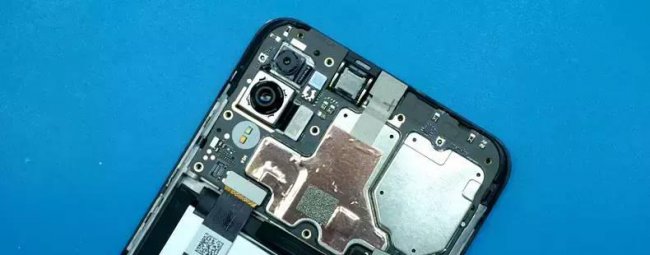

剩下的就比较简单了，千元机常见的内部结构，就连拆解步骤都大同小异。断开右侧黑色同轴线，跟着处理后置双摄。分别断开2颗摄像头的BTB，其中主摄为4800万像素，官方宣称采用三星GM1 MOD版感光元件，这个MOD是什意思，说实话我还真没搞明白，单看摄像头本身，底子还是三星GM1，考拉猜测就是个定制货。而春节前发布的红米Note 7同样采用的是三星GM1。另外一颗副摄是500万像素，主要还是负责背景虚化的人像镜头。

跟着就可以用镊子撬起拿下主板，B面右上方集中着光线和距离感应器，屏幕总成上与之对应的位置，设计有孔位，迎着光可以看到是透明的，而感应器就是穿过此处实现接近感应和光敏感应。

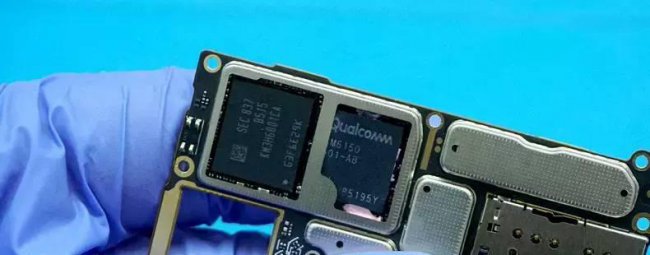

撕开前摄后面的胶布，断开BTB取下。这颗前置镜头为2000万像素，是与魅族16th系列同款的摄像头，自拍效果相较大多数千元机确实要好上不少。主板B面贴有铜箔的屏蔽罩是可以拆卸的，打开后，下面是两颗核心芯片，其中一颗涂有硅脂，擦掉后可以看到上面的高通LOGO，以及6150的编号。没错，这便是高通骁龙675处理器，旁边那颗则是堆叠封装的ROM和RAM芯片。主板A面右上角有一个64GB的标识，是为了装配时便于工人区分。
