华为荣耀20拆装教程

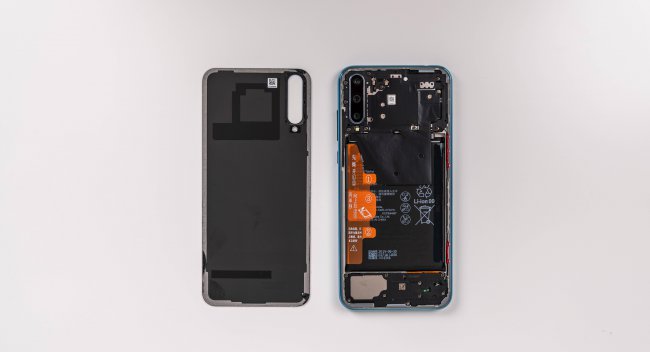

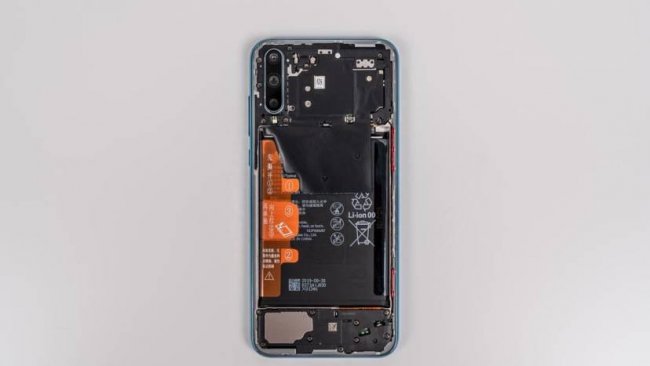

荣耀20青春版的内部排布是三段式结构，整体颜色为黑色，而且排布空间十分紧密，集成度很高。首先看到的是在电池和主板连接的部位有层散热贴，以及为了方便维修，电池周围还粘贴了三个操作提示贴纸。

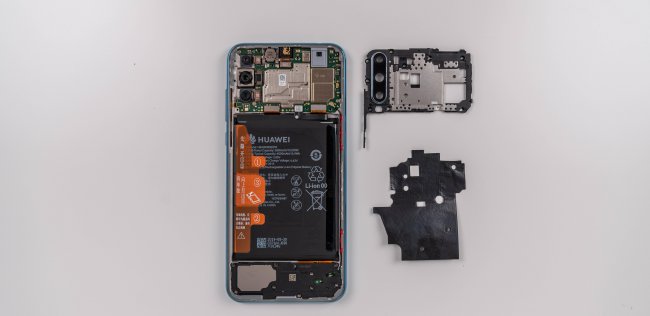

主板上共有10颗十字螺丝，用1.5十字螺丝刀卸下固定主板盖板的所有螺丝，取出盖板，撕掉散热贴。主板盖板是塑料和金属的堆叠结构，内侧也附有散热贴。后置三摄的镜头保护盖集成在这个盖板上，除了保护主板和摄像头模块外，还起到了侧键部分一定的防尘防水作用。

接下来需要取出主板和电池，先进行断电，随后挑开电池BTB 、副板BTB、屏幕BTB，以及RF射频同轴线。
