再来看110V/60Hz市电环境下，蓝色柱状图是苹果35W充电器A2579。充电器在110V 60Hz交流输入下，处于15V0A和20V0A空载状态时纹波最高，为40mVp-p；处于9V0A空载状态时纹波最低，为32mVp-p。

黄色柱状图是苹果35W充电器A2676。充电器在110V 60Hz交流输入下，处于5V0A空载状态时纹波最高，为48mVp-p；处于9V0A空载状态时纹波最低，为16mVp-p。

下面是两款充电器重载状态下的纹波测试数据。

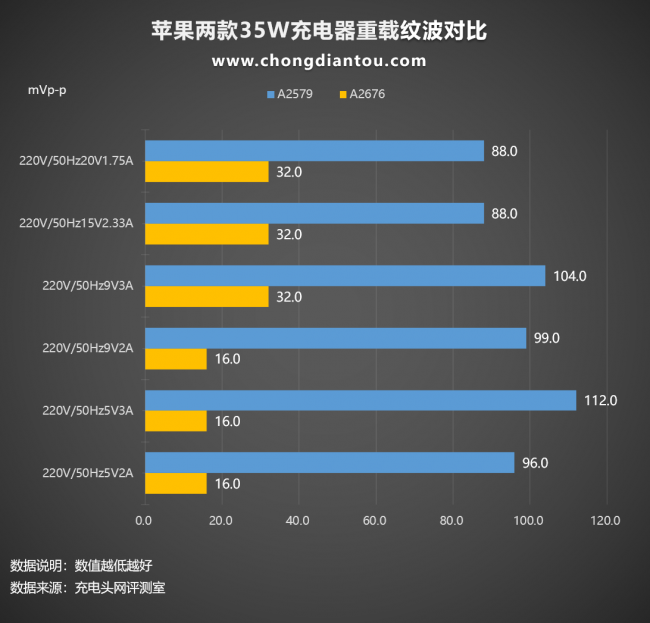

蓝色柱状图是苹果35W充电器A2579。重载部分，充电器在220V 50Hz交流输入下，处于5V3A输出状态时纹波最高，为112mVp-p；处于15V2.33A和20V1.75A输出状态时纹波最低，为88mVp-p。

黄色柱状图是苹果35W充电器A2676。重载部分，充电器在220V 50Hz交流输入下，处于9V3A、15V2.33A、20V1.75A输出状态时纹波最高，为32mVp-p；处于5V2A、5V3A、9V2A输出状态时纹波最低，为16mVp-p。

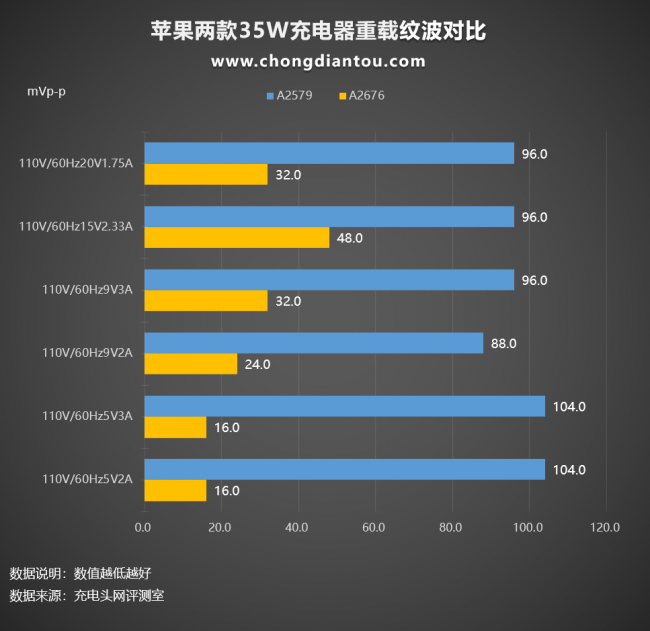

再来看110V/60Hz市电下的数据。蓝色柱状图是苹果35W充电器A2579。充电器在110V 60Hz交流输入下，处于15V0A和20V0A空载状态时纹波最高，为40mVp-p；处于9V0A空载状态时纹波最低，为32mVp-p。

黄色柱状图是苹果35W充电器A2676。充电器在110V 60Hz交流输入下，处于15V2.33A输出状态时纹波最高，为48mVp-p；处于5V2A和5V3A输出状态时纹波最低，为16mVp-p。

温度测试

前面提到充电器工作时会涉及到效率转换的问题，其中的损耗电量绝大多数以热量散发，所以充电器长时间工作的发热情况也是测试的重要一环。让两款充电器以20V1.75A 35W功率持续输出一小时，采集充电器表面温度，实验全程将充电器置于25°C恒温箱当中。

首先来看看在 220V50Hz 的市电环境下，两款充电器的温度表现。首先来看苹果35W充电器A2579的温度情况。
