3.5/6.5音频转卡农接法图解

我们在调试一些音频设备，如：调音台、话筒……等的时候，通常可能需要手工焊接一些3.5mm/6.5mm的音频线转卡农或莲花头，但是很多人实际上是不清楚如何接线的？下面IT袋小编就给大家分享下。

3.5/6.5音频转卡农接法图解 3.5mm音频线转莲花头接线图

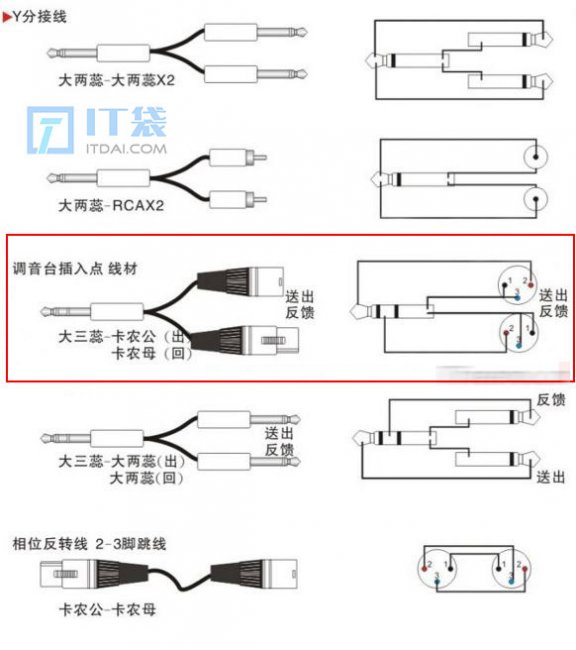

Y分接线：

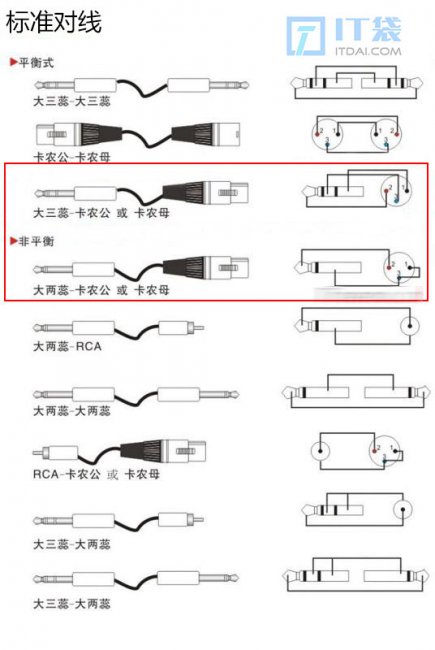

标准对线：平衡式/非平衡

注意事项：

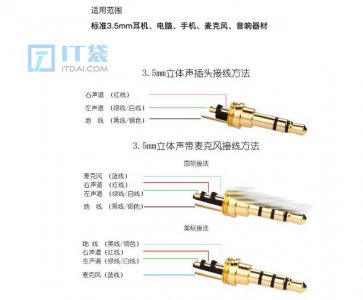

1、音频线一般都是三芯的，两根左右声道，一根屏蔽。接3.5插头：把其中一根声道线和屏蔽线拧在一起，另外一根（一般是红的）接到3.5的火端（也就是主端口），拧起来的一端接3.5的地端口。

2、卡农：看清楚每个端口号。分1、2、3的，把3.5火端的那根先接到卡农的2口，另外两根不要拧起来，分别接到卡农的1、3口即可。

3、如果是两芯音频线，3.5头分别接上音频线的火端和地端，卡农头还是火端接2，而1、3则要用线把两头短路后再焊上音频线的屏蔽线即可。

4、注意由于3.5插头比较小，容易造成火地两线短路，最好在两线中间用包布隔一下！

上述就是3.5/6.5音频转卡农接法图解 3.5mm音频线转莲花头接线图的全面知识讲解，希望能帮到您。
