台式电脑主板接线图解

小编带来的是台式电脑主板接线图解和分享线路板的基本知识的内容，接下来分享详细内容。

随着科技的进步和网络的发展，如今我们的电脑很多人都会选择在网上购买，有购买整机的也有购买硬件自己回来组装的，的确是非常的方便，可是有很多朋友遇到不少的烦恼，那么最主要的烦恼就是“台式机主板插线”的问题，面对硬件都一一买回来后，所有硬件都已经装到机箱里面去了，但是唯有不会插线，也就是机箱上面的开机排线、重启排线、电源指示灯排线和硬盘指示灯排线不会与主板连接。​其实想要弄清楚这个问题是非常的简单，我们只需要认识几个英文标示即可，下面IT袋网小编整理翻译下这几个英文标志的意思我想大家都可以清晰明了的掌握。

PW：开机排线

RESET：重启排线

PLED：电源指示灯

HDLED：硬盘指示灯

掌握这四组标示后我我们现在开始进入主板的图文模式，请大家认真阅读即可。

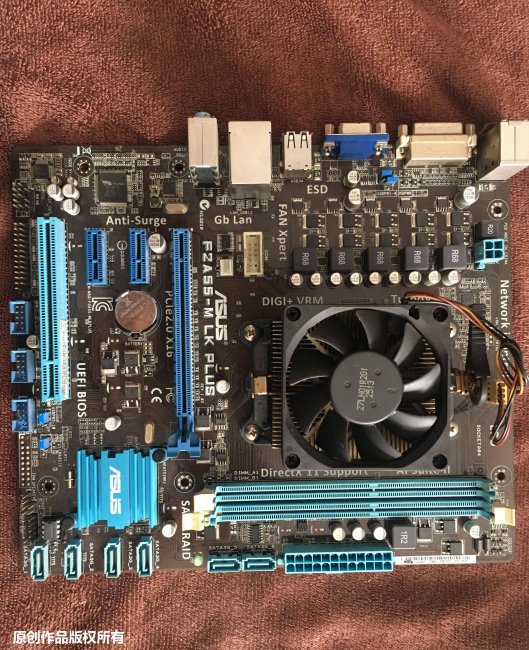

我们拿华硕A55主板为例来分析

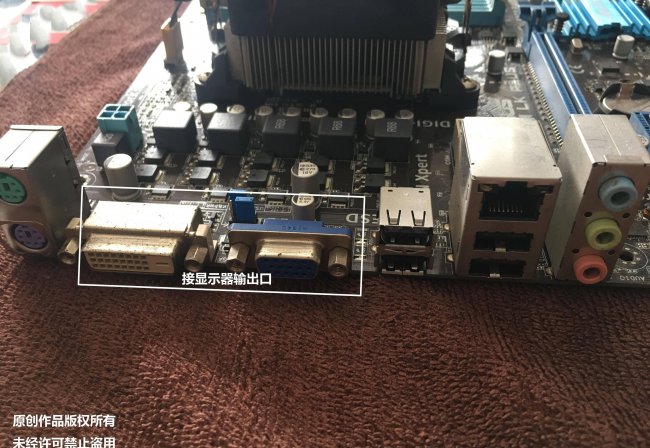

如图位置是接显示器的位置

电脑主机的机箱只是方便携带和防止硬件损坏等作用，接线的时候有无机箱均可以，我们可以依次接上显示器，装上内存条、显卡、CPU和风扇硬盘，插上后我们就要开始连接主板与机箱的排线了。

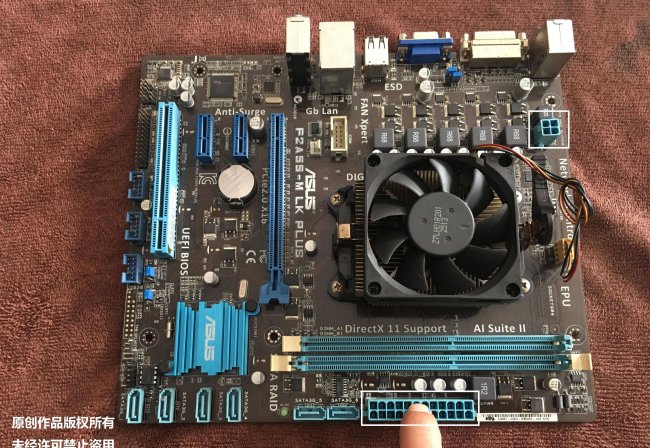

这是主板的24P供电线与4P CPU供电线
