网络交换机怎么连接

本文摘要：网络交换机怎么连接和详解交换机的使用方法的相关话题，接下来一起来看看吧。

交换机是负责网络终端上网的信息交换单元。向上向下，可以连接终端电脑、服务器以及其他网络交换机。平行方向连接，它能连接组成堆叠、双机热别等高可用功能。管理方面，可以通过console连接，带外管理交换机。详情如下：

1、向上向下网络连接

交换机向上连接交换机或路由器，向下主要连接电脑、服务器或者外设。一般是RJ45网线直连，也有可能是SFP光纤直连。

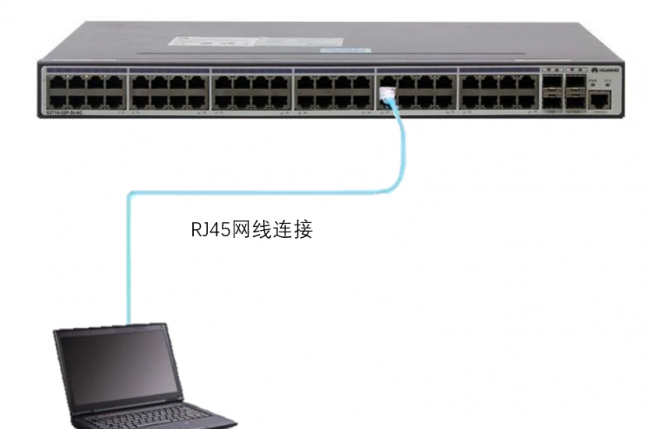

①、RJ45网线直连：只需要将RJ45网线一头插入电脑，一头插入交换机的接入端口即可。

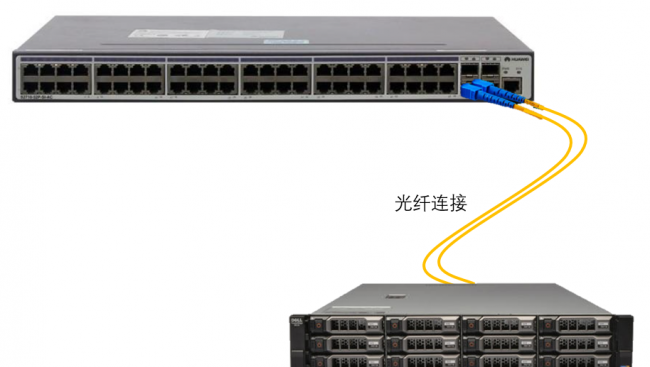

②、SFP光纤直连：交换机和服务器端都需要配备SFP模块。而SFP模块主要有SC、LC、FC三种不同接口。建议两边采用一样的SFP模块，然后配备对应的光纤线连接起来即可。比如：两边配备LC模块，线缆配备LC-LC的光纤线。

2、平行高可用连接

平行高可用连接一般有交换机之间的菊花链堆叠连接，还有双机热备的集群连接。

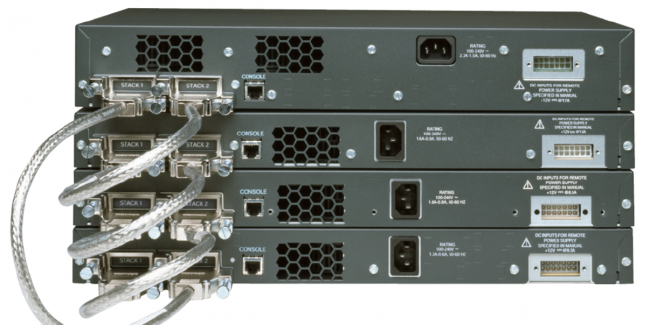

①、菊花链堆叠连接：就是A交换机的1口连接B交换机的2口，B交换机的1口连接C交换机的2口，C交换机的1口连接A交换机的1口。也就是多台交换机组成一个环形连接，堆叠线缆是交换机厂商配备的专用堆叠线缆。样例图如下：

②、跨交换机光纤直连：双机热备就是将两台交换机虚拟成一个交换机，一台为主用，另外一台为备用，主备可以互相切换。连接方式比较简单，也是用RJ45网线或者SFP光纤将两台交换机的端口连接在一起，形成集群。样例图如下：
