电脑网线水晶头接法顺序

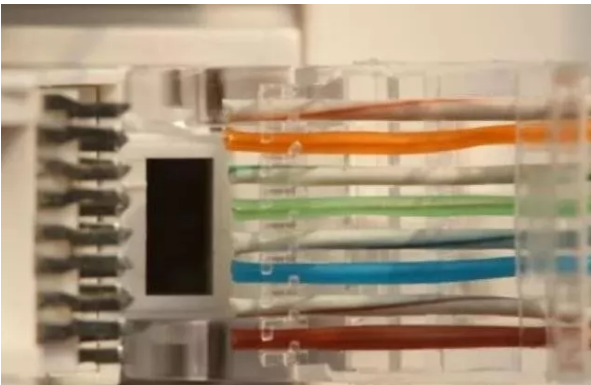

网线水晶头接法：

1、网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。

2、交叉线的做法是：一头采用568A标准，一头采用568B标准。

3、平行(直通)线的做法是：两头同为568A标准或568B标准。

4、交叉线的做法是：一头采用568A标准，一头采用568B标准

5、T568A的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

6、T568B的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

网线水晶头接法步骤：

1、1-3、2-6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：

2、网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

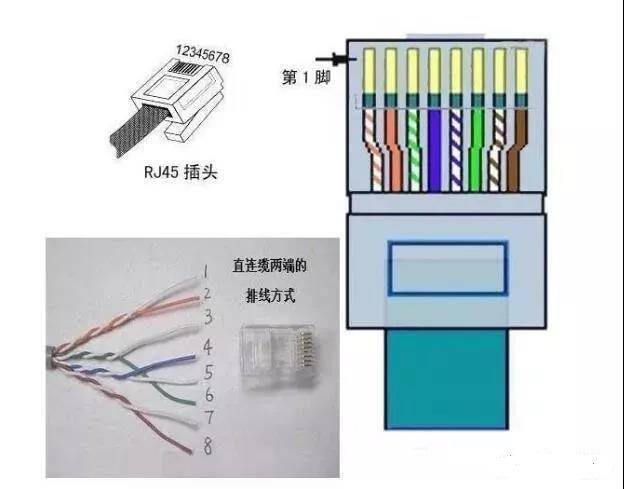

3、100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的。具体是：

4、第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。

5、这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接，也就是“直连线”所应用的范围。

6、下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

7、将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边(下图右边)是一个类似剪刀的头，可以剪掉多余的线头。

8、下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的线头剪掉。

网线水晶头接法注意事项：

1、如果连接的双方地位不对等的，则使用平行(直通)线，例如电脑连接到路由器或交换机。

2、如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。

3、都接一样是可以的，因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的
