需要指出的是，如果机箱内提供的USB插头没有标注相应数据，我们则可以通过USB插头的不同颜色进行区分。

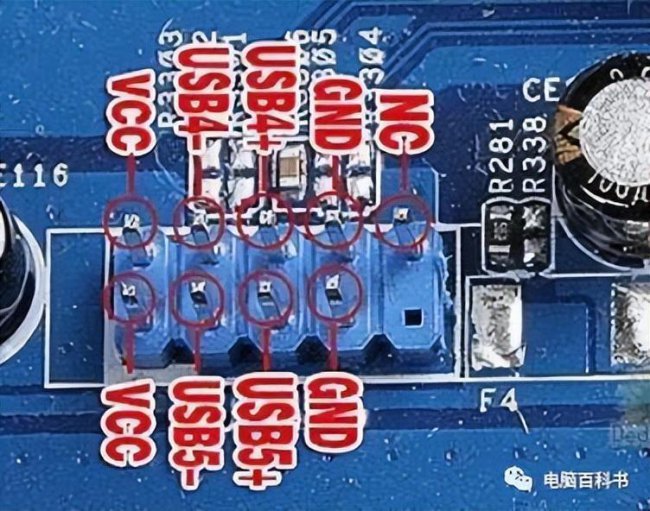

红线：电源正极(接线上的标识为:+5V或VCC)。

白线：负电压数据线(标识为:Data-或USB Port -)。

绿线：正电压数据线(标识为:Data+或USB Port +)。

黑线：接地(标识为:GROUND或GND)。

三、前置音频接线方法

为了方便用户，在大部分机箱上都设有前置音频接口，分为音箱和耳机两个插孔。在一些中高端的机箱中，这两个扩展接口的插头被集中在了一起，用户只要找准主板上的前置音频插针，按照正确的方向插入即可。

由于采用了防呆式的设计，反方向无法插入，因此一般不会出现什么问题。这里，我们重点介绍那些采用独立插头，安装比较复杂的机箱。

我们可以看到，在机箱前置的音频接口上，内部通过七个插头与主板上相应的插针进行连接。

我们可以看到，在每一个插头上，都标注了相应的英文字符，我们可以查看主板自带的说明书，与主板上相应的插针进行正确连接。前置的音频接口一般为双声道，L表示左声道，R表示右声道。

其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同）。

HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。

便是扩展的音频接口。其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口。

一般情况下，前置音频接口符合AC97’规范，因此这里我们只需要连接AAFP即可。四、电源与主板接口的连接对于电源与主板的连接，就比较简单了。

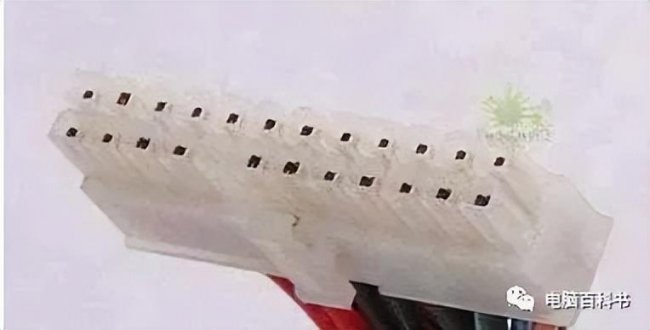

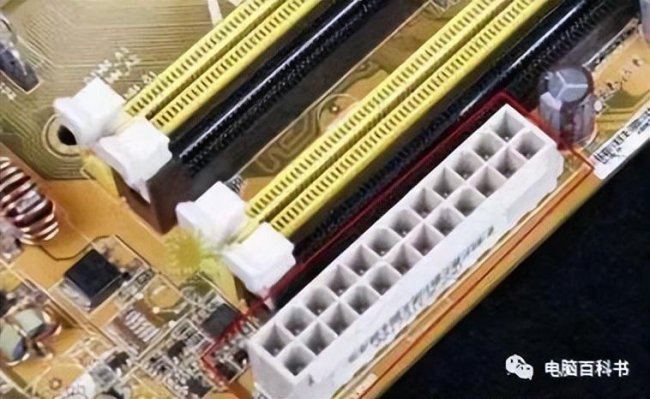

在主流的主板上，都会有两个接口，一个是24PIN的主板供电接口，另一个是4PIN/8PIN的CPU供电接口，我们只要将这两个接口正确与电源连接即可。在一些主板上，还会提供一个梯形的显卡供电接口，如果有直接与电源的梯形口连接即可。

由于采用了防呆式的设计，方向不对无法插入，因此大家只要看好卡扣的位置，正确插入即可。
