电脑主板型号详解 主板和cpu对照一览表(2)

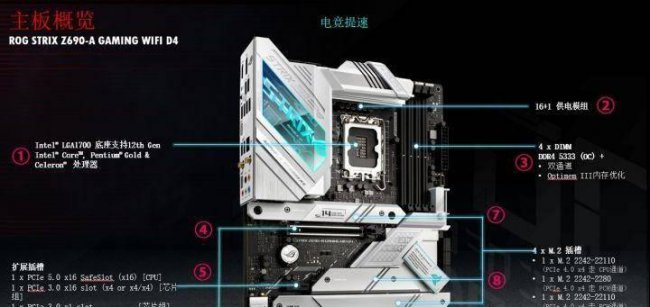

电脑主板型号详解

（1）Intel LGA1700底座支持 12th Gen Intel Core,Pentium Gold & Celeron 处理器

Intel LGA1700底座支持：这个表示可以搭载英特尔（英文：intel）品牌的处理器也就是CPU，LGA1700指得是处理器接触面的针脚数，可以理解为产品的规格，只有符合这个规格的CPU才可以安装在这块主板上。

12th Gen：这个表示可搭载的处理器系列为12代。

Intel Core：这个代表英特尔酷睿处理器系列，意思是可搭载酷睿系列的处理器。

Pentium Gold：这个代表英特尔奔腾处理器系列，意思是可搭载奔腾系列的处理器。

Celeron：这个代表英特尔赛扬处理器系列，意思是可搭载赛扬系列的处理器。

注：由于处理器还包括另一大品牌AMD（美国超威），所以CPU处理器具体的相关知识我会放在CPU篇具体讲解，各位只要知道，一个主板只能安装一种品牌的处理，能够安装什么型号什么系列什么规格的处理器要看以上这些英文。

（2）16+1供电

这个比较好理解，16代表有16组线路对CPU进行供电，+1的供电一般是对内存控制器进行供电，当然你查看其他品牌或系统的主板也会发现像24+1或16+2这样的主板，这块不用搞懂具体是怎么回事，因为主板厂商在会在设计和测试主板的时候对其进行验证，提供的多少+多少的供电，肯定是保证能够在长时间且稳定的情况下定下的供电线路，所以这块不必纠结。

（3） 4XDIMM DDR4 5333（OC）+ 双通道 Optimem Ⅲ 内存优化

4xDIMM：指的是可以插4条内存（英文：DIMM）

DDR4：指的是第四代内存规格

5333：指的是安装的内存频率最高可以支持到5333

OC：指内存可以超频，一般普通玩家或使用者是用不到的

双通道：这是一项内存的技术，用大白话来讲就是两条同样品牌同样规格的内存安装上后，这样技术可以使内存的带宽翻倍，就好比以前有一条车道（即：带宽）上有两辆车行驶（即：内存条数量），现在有两条车道，分别行驶这两辆车，总结，效率翻倍。

注：现在的内存已经有DDR5代的了，所以主板能够安装哪代内存一定要看好。

（4） 扩展插槽 1xPCIe 5.0 x16 SafeSlot（X16）【CPU】

扩展插槽：顾名思义就是扩展一些，主板本身不具有功能的外部插件，比如独立显卡、独立声卡、独立网卡等等，具体能不能安装要看其数值及规格。

1xPCIe：这个是指的能够安装1个PCIe（指：一种插口的规格）设备。

5.0：这个是指这个PCIe接口的版本，而越高版本的接口也就意味着，它的效率越高速度越快。

X16：这个指的是插口的通道数，现在普遍都是X16的接口，但以前也有过x8、x4的接口对应安装不同的设备。

SafeSlot（X16）【CPU】：这个说实话刚开始我也没有搞懂，后来我查询了各式各样的资料，这个应该是品牌的一项独特技术，指采用通过特殊挂勾固定至主板的强化设计，相较于标准扩展插槽，Safeslot提供更强的保持力与剪切阻力，这个不用太纠结，不是非常重要的内容，能了解就可以了。

（5）扩展插槽1xPCIe 3.0 x16 slot （x4 or x4/x4)【芯片组】

x16 slot：是指这个插槽应该是X16的长度。

（x4 or x4/x4）：是指实际的插槽的长度，一般在我们组装电脑时，这个插槽是不会用到的， 具体是安装哪种外接插件，要看插件实际金手指的长度与插槽长度是否一致，还有就是他一定要是PCIe的规格。

（6） 扩展插槽1xPCIe 3.0 x1 slot 【芯片组】

x1：是指这个插槽应该是X1的长度。

（7）4xM.2插槽（对应：⑦、⑧、⑨）

1xM.2 2242-22110（PCIe 4.0 x4 走CPU通道）

1xM.2 2242-2280（PCIe 4.0 x4 走PCH通道）

1xM.2 2242-22110（PCIe 4.0 x4 走PCH通道）

1xM.2 2242-2280（PCIe 4.0 x4 & SATA 走PCH通道）

这块咱们统一讲解，首先这个插槽是安装M.2型的固态硬盘也就是长条形的那种，具体我会在硬盘篇给大家讲解，至于2242-22110、2242-2280这两组数字的规格，大家可以去理解为，固态硬盘的最大支持安装长度即可，这里我先放个图就更容易理解了，而如（PCIe 4.0 x4 走CPU通道）这几个就是数据处理走向的问题，对于咱们这些不是专门搞微电子电路的不懂也不会影响你组装或使用。

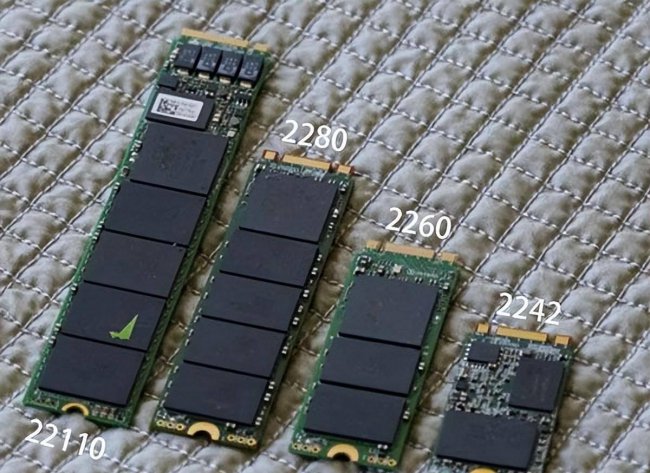

固态硬盘M.2图示

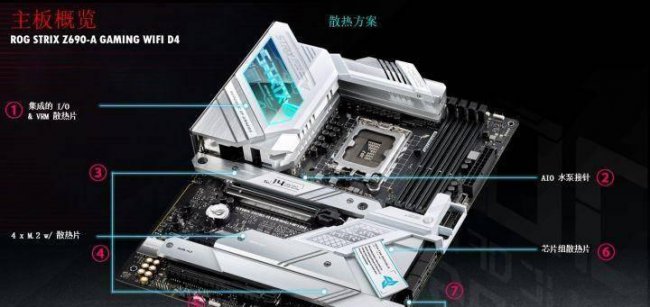

2、主板散热主要分类

在进行这张图片的讲解前，我这边先要科普一下，随着计算机性能的不算增加，随之而来的就是电压的加大，热能地增加，那么就需要一些辅助的散热设备来增加主板的散热性能，而这张图上所有的内容都是围绕的散热展开的，只不过针对的散热部位不一样。

（1） 集成的I/O & VRM 散热片

这组散热片主要针对的是主板接口模组与电压调节模组（即：VRM）进行散热

（2）AIO水泵接针

安装水冷系统时，水泵的电源接口。

（3）4 x M.2 W/散热片（对应：③、④、⑤）

这组散热片主要是进行M.2固态硬盘的散热。

（4）芯片组散热片（对应：⑥）

这组散热片主要是对散热片下方的芯片组散热，这组芯片组指的是主板芯片组。

（5）5 x 4-pin 机箱PWM风扇接针（对应：⑦、⑧）

这个接针是安装机箱上的散热风扇电源用的。

3.、主板显示、音频芯片介绍
