新手配置交换机详细教程

小编为你介绍新手配置交换机详细教程和路由器接交换机正确接法方面的内容，请看下面详细的介绍。

有弱电VIP技术群朋友提到，一个弱电项目，从开始到结束如何来配置交换机的详细步骤？这方面确实之前提到的较少，有很多朋友提到希望能举实例，这期我们通过华为的实例来详细讲解一个完整的网络项目从规划到交换机配置的详细过程。

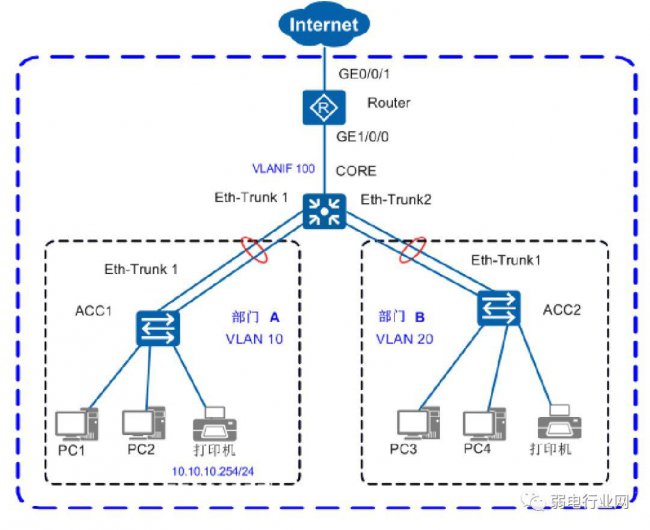

一、案例要求拓扑图

小型园区中，分为两个部门，每个部门相互独立，却又通信，进行组网如下图。

二、分析

在拿到项目后，首先的就是对项目进行分析：

这里接入层就以交换机 ACC1 （ S2750 ） ，核心交换机 CORE （ S5700 ） 和出口路由器 Router （ AR 系列路由器） 为例。

在小型园区中，S2700&S3700通常部署在网络的接入层，S5700&S6700通常部署 在网络的核心，出口路由器一般选用AR系列路由器。

1、接入交换机与核心交换机通过 Eth – Trunk 组网保证可靠性。

2、每个部门业务划分到一个 VLAN 中，部门间的业务在核心交换机上三层互通。

3、核心交换机作为 DHCP Server ，为园区用户分配IP地址 。

4、接入交换机上配置DHCP Snooping功能，防止内网用户私接小路由器分配IP地址；同时配置IPSG功能，防止内网用户私自更改IP地址。

三、数据规划

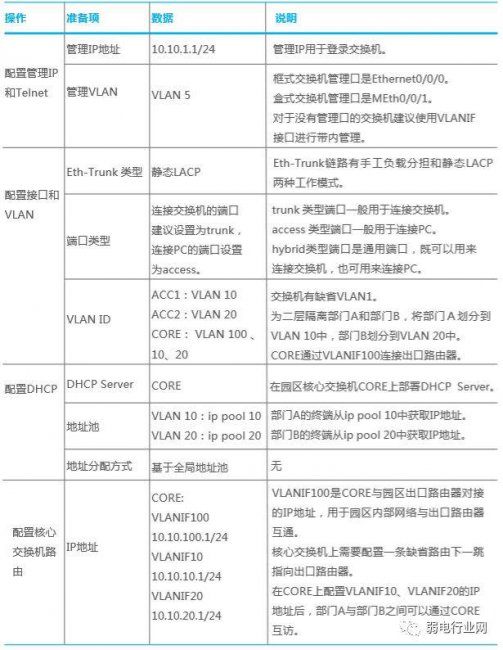

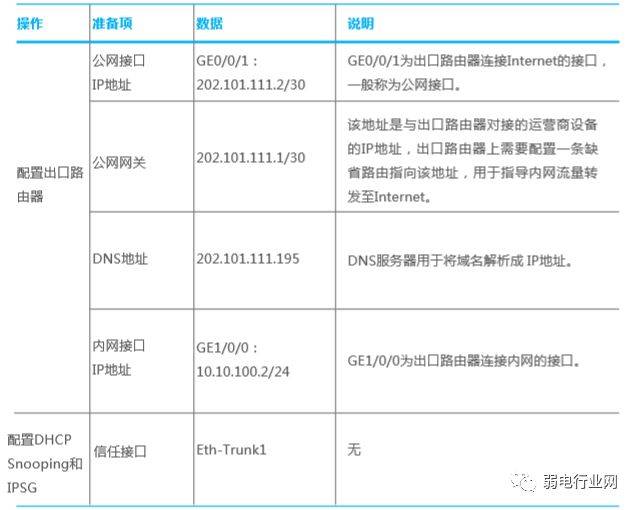

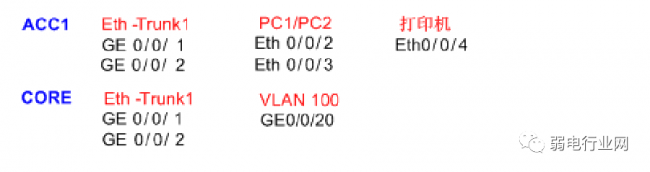

在配置之前，需按照下面的表格准备好数据。

三、交换机配置步骤

在我们做好网络数据规划后，接下来就是要来配置交换机了，很多朋友的难点就在这里，这里面弱电君尽量详细些，我们来看看要配置交换机需要那些步骤。

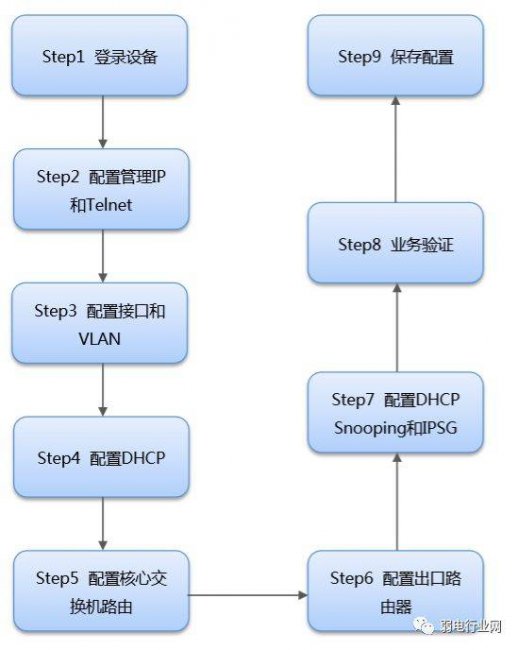

我人可以按照下列流程配置各设备的的数据，连通园区内部用户，并使内部用户可访问外网。

有了这个步骤我们在配置的过程中就不会漏掉。

step1：登陆交换机

用 console通信电缆（产品随设备附带）连接交换机与PC。若PC无串口，需 要使用USB接口转串口的转接线。（console线 一般叫做配置线，是cisco 华为 H3C 锐捷 迈普 等网络设备厂商的通用线缆）。
