华硕b85主板接线图解大全

为大家分享华硕b85主板接线图解大全和关于b85主板电源线接法方面的讲解,一定能解决您的问题的,一起来了解吧!

好多网友反映说电脑主板有好多接口,自己想拆下来整理下,不知道怎么装回去,电脑组装机小白也不懂,下面跟着IT袋网小编为你解答。

这是华硕主板接线口,如下图所示

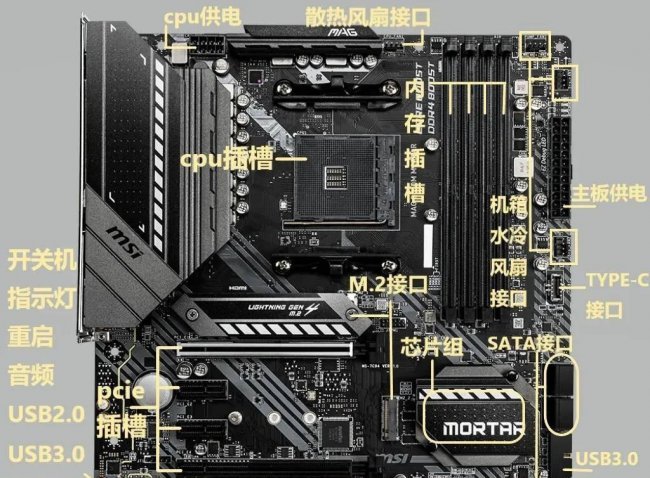

主板的主要接口可以大致分为四大类,即硬件接口、电源接口、机箱前置接口、后置I/O接口。

华硕b85主板接线图解大全

硬件接口包括:

CPU插座、内存插槽、显卡插槽、M.2插槽、SATA插槽、其他PCIE插槽、风扇接口。

电源接口包括:

CPU 4+4Pin供电、主板24Pin供电、PCIE辅助供电。

机箱前置接口:

开机重启键及硬盘指示灯、USB2.0接口、USB3.0接口、音频接口。

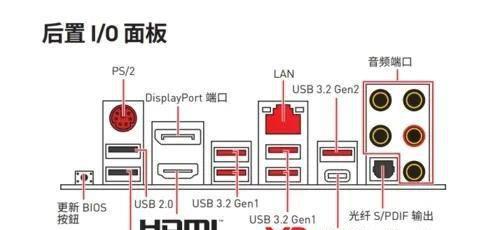

后置I/O接口:

华硕b85主板接线图解大全

USB接口、视频接口、网线接口、音频接口

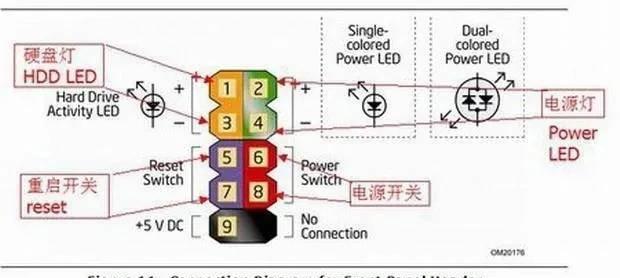

这是前面板插线接口,插口线一般都有提示的,主板的Power(电源开关)、Reset(重启开关)这几种设备是不分方向的,只要弄清插针就可以插好。而HDD LED(硬盘灯)、POWER LED(电源指示灯)一定要插正确,区分正负极即可。如下图所示

华硕b85主板接线图解大全

一般容易出错是前面板连接线,下面是详细介绍前面板图文
