HDMI线序接法图解 HDMI接口线序与接头线序（引脚定义）

HDMI线序接法图解

因为一些特殊原因，很多人想知道HDMI接口线序是怎么接线的，每个引脚是代表什么，下面IT袋小编给大家分享HDMI线序接法图解、HDMI接口线序与接头线序（引脚定义），帮助大家掌握和学习HDMI相关接线知识。

标准19芯HDMI接线线序、针脚说明、引脚定义

HDMI引脚编号 信号
1 TMDS 日期 2+
2 TMDS 数据 2 屏蔽
3 TMDS 数据 2-
4 TMDS 数据 1+
5 TMDS 数据 1 屏蔽
6 TMDS 数据 1-
7 TMDS 数据 0+
8 TMDS 数据 0 屏蔽
9 TMDS 数据 0-
10 TMDS时钟+
11 TMDS 时钟屏蔽
12 TMDS 时钟-
13 中电
14 HEC数据-
15 SCL（DDC 串行时钟）
16 SDA（DDC 串行数据线）
17 DDC / CEC / HEC 地面
18 +5 V 电源（最大 50 mA）
19 热插拔检测 (1.3) / HEC 数据 + (1.4)

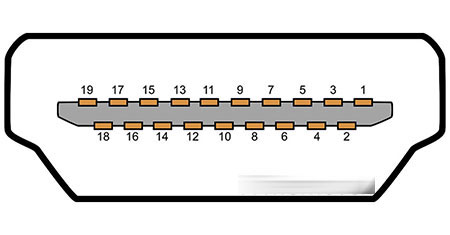

上图为：HDMI线公头，母头一般是在设备端接口，线序则相对应，方向恰恰相反，如下图所示：

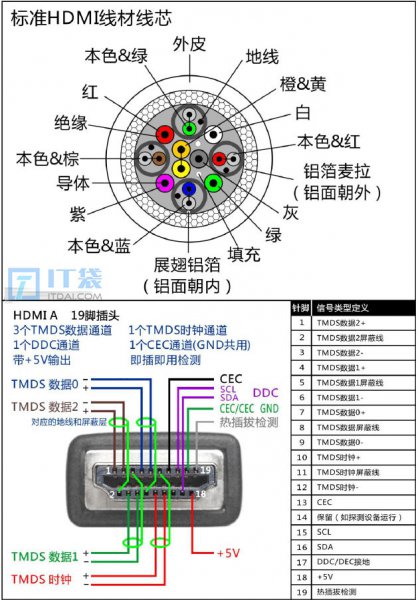

HDMI线序接法图解、HDMI接口线序与接头线序（引脚定义），实物如下图所示：
