vlan帧结构【图】 附带VLAN数据帧标签各字段含义

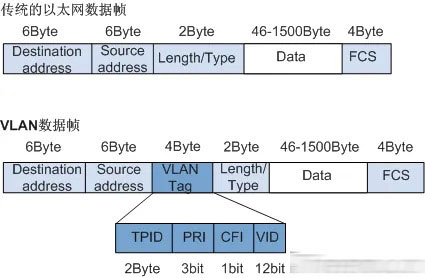

vlan帧结构图

很多对数据通信感兴趣的网友在寻找：vlan帧结构图，下面IT袋小编就收集分享给各位，并附带VLAN数据帧标签各字段含义。

VLAN数据帧标签各字段含义

TPID：Tag Protocol Identifier（标签协议标识符），长度：2Byte，表示数据帧类型。表示帧类型，取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时，为了能够识别这样的报文，实现互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值配置一致。

PRI：Priority，长度：3bit，表示数据帧的802.1p优先级。取值范围为0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧。

CFI：Canonical Format Indicator（标准格式指示位），长度：1bit，表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网。
CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装。在以太网中，CFI的值为0。

VID：VLAN ID，长度：12bit，表示该数据帧所属VLAN的编号。VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。

交换机利用VLAN标签中的VID来识别数据帧所属的VLAN，广播帧只在同一VLAN内转发，这就将广播域限制在一个VLAN内。

常用设备收发数据帧的VLAN标签情况：

在一个VLAN交换网络中，以太网帧主要有以下两种形式：

有标记帧（Tagged帧）：加入了4字节VLAN标签的帧。

无标记帧（Untagged帧）：原始的、未加入4字节VLAN标签的帧。

常用设备中：

用户主机、服务器、Hub、傻瓜交换机只能收发Untagged帧。

交换机、路由器和AC既能收发Tagged帧，也能收发Untagged帧。

语音终端、AP等设备可以同时收发一个Tagged帧和一个Untagged帧。

为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧。

以上分享的每一个VLAN的帧都有一个明确的 及其 vlan帧结构【图】的具体介绍，供网友们借鉴参考。
