电视网线水晶头接法图解

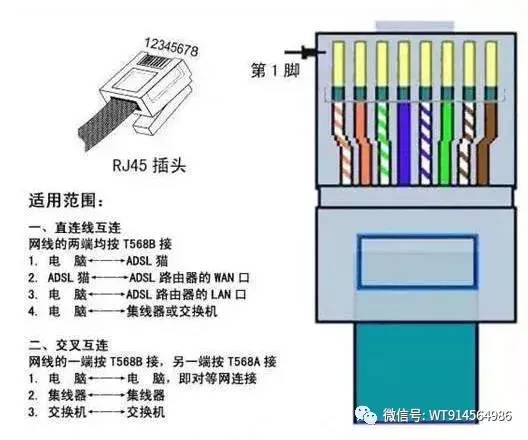

T568B 线序的适用范围

1、直连线互连

网线的两端均按 T568B 接

1. 电脑←—→ADSL 猫

2. ADSL猫←—→ADSL 路由器的 WAN 口

3. 电脑←—→ADSL 路由器的 LAN 口

4. 电脑←—→集线器或交换机

2、交叉互连

网线的一端按 T568B 接，另一端按 T568A 接

1. 电脑←—→电脑，即对等网连接

2. 集线器←—→集线器

3. 交换机←—→交换机

T568B 线序的接法

如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

插头脚号 网线颜色

1————橙白

2————橙

3————绿白

4————蓝

5————蓝白

6————绿

7————棕白

8————棕

第三步、剪

把网线的顺序排好了，握在手里，捏住、压好——一定要压好，此时你已经分不清这么多白色线原本是和哪条线相绞的了。把线放到网线钳中，剪断。

剪线的目的是把8根网线剪齐，所以，如果一次没剪齐，要再次进行修改——把网线捏紧了再剪有助于增加成功率。

第四步、插

把剪好的网线按顺序插入水晶头——不需要剥掉线皮。在插入水晶头时，要注意两点：

1.应面对水晶头的背面，也就是不带卡槽按压按钮的那一面插入；

2.网线插入水晶头后，应保证网线外绝缘皮有一部分在水晶头内，如果出现内层绝缘皮外露，应再次重复剪线的步骤，把8根小线再剪短一点。

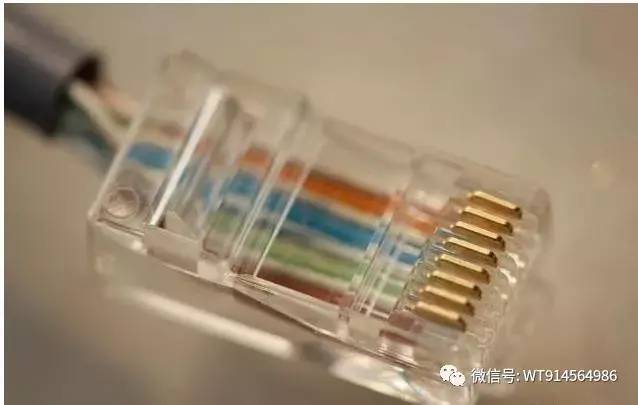

细线外露，不合格

第五步、压

把水晶头放入网线钳8P槽内，用力压紧即可。水晶头压制成功以后，别忘了检测一下。
