网络交换机如何使用端口

您可能不了解网络交换机如何使用端口和关于交换机配置教程的电脑方面的小经验，下面小编为您详细解答

交换机如何使用VLAN间的端口模式

在企业组网中，划分VLAN是经常遇到的事情，VLAN的端口模式有三种，access，trunk，hybrid。针对这三种模式，各自有什么作用，各有什么区别，什么场景用什么模式。这里针对这些问题说一说。

VLAN概述

VLAN称为虚拟局域网，将物理连接的网络分割成一个个小的逻辑网络，每个小的逻辑网络就是一个VLAN，是一个广播域;划分VLAN可以用隔离隔离广播域，不同VLAN之间是无法直接相互通信的，VLAN之间的相互通信需要通过路由才能实现；如何对VLAN进行标识呢，在协议层是通过打标签和剥标签的方式实现的，在交换机的层面是通过Access、Trunk、Hybrid端口类型进行标识的。

Acess模式（接入链路）

access端口，又称为接入链路，在交换机上一般用来连接用户主机；

access端口只能属于一个VLAN，假设端口的VLAN号为100，那么只有VLAN100的数据报才会转发到该端口；

access端口接收主机数据帧时，给数据帧打上VLAN100的标签（tag）；向主机发送数据帧时，将VLAN100的标签剥掉（untage）

Trunk模式（汇聚链路）

trunk端口，又称为汇聚链路，用来实现交换机和交换机或者路由器之间的连接；

trunk端口允许数据帧带着VLAN标签通过，在接收和发送数据帧时保留VLAN标签。

Hybrid模式（混合链路）

hybrid端口比较复杂，属于混合链路，既可以用来连接用户主机终端也可以用来连接交换机端口，这种方式，我很少使用，容易出错，应用在特殊的场合；

hybrid端口允许多个VLAN帧通过，在出端口方向将某些VLAN帧的VLAN标签剥掉；

hybrid端口与trunk端口在接收数据帧时处理方法是相同的，发送数据时不同，hybrid允许多个VLAN数据帧发送时不带标签，trunk端口只允许默认VLAN(通常为VLAN1）发送时不带标签；

实际应用中，trunk端口和hybrid端口不能同时存在。

理解VLAN的划分，关键是对Access端口、turnk端口、hybrid端口对标签的操作；

建议结合交换机的实际配置进行理解；

尽量使用access端口、trunk端口组合，hybrid端口模式用于特殊场合；

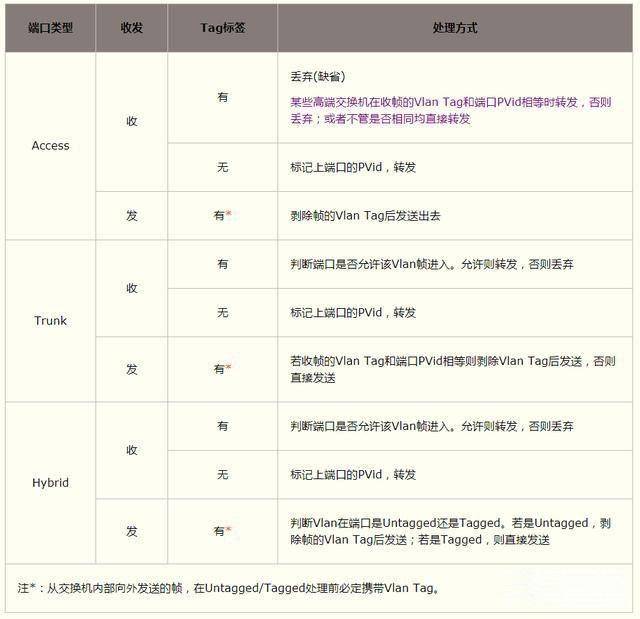

下图显示了三种端口模式对于标签的相关操作：
