台式电脑主板接线图解

右侧三个音频端口功能：

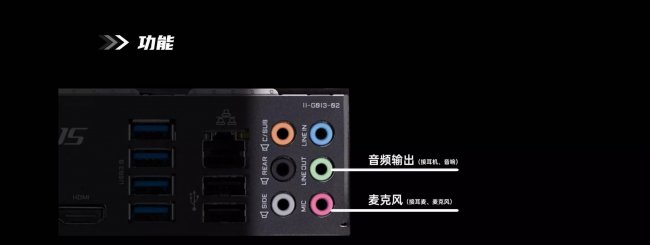

绿色就是音频输出口，也就是用来接耳机、音响的接口。

而粉色是麦克风专用接口，一般的耳麦和麦克风都用这个口。

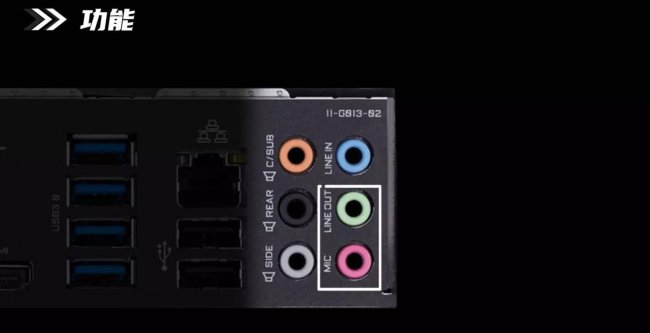

这两个接口也对应主机的前置面板的接口。

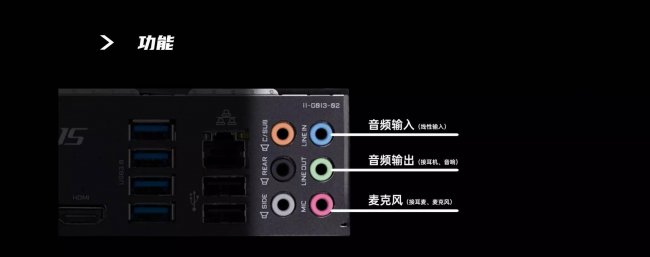

而旁边这个蓝色的则是音频输入口，外部音频设备的Lien Out线性输出接口，可以用双头3.5mm(毫米)接口插在这上面。一般用来接收高保真的音频信号输入到电脑里。

左侧三个音频端口功能：

而左面这一列则是给4、6、8声道环绕喇叭使用的，一般很少用到。
