笔记本主板型号怎么看

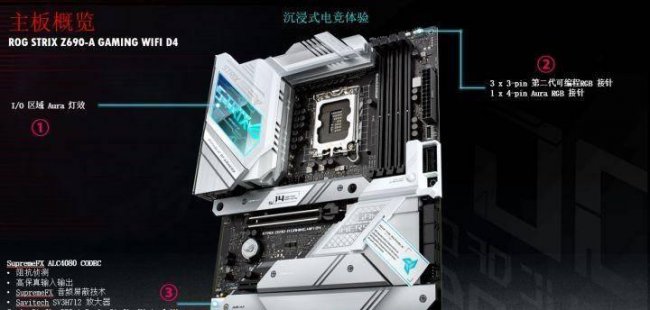

（1） I/O 区域 Aura 灯效

这块区域就是各大厂商为了迎合现在年轻人前卫炫酷的表现心理，特意在散热片上增加的炫彩灯光，主板通电开机后即可看到效果，有不少高端品牌的高端显卡，有特定的软件可以对这块进行等效的控制。

（2）03 x 3-pin 第二代可编程RGB 接针、1 x 4-pin Aura RGB 接针

3 x 3-pin 第二代可编程RGB 接针：这块先解释下3 x 3-pin，这指的是这个接针有3针，而这样的接口一共有3个，具体大家在拿到主板实物后可以对照查看下，而“第二代可编程RGB 接针”这个就是接入到这个接针的散热风扇可对其等效进行炫彩等效的编程，不过散热风扇必须具有炫彩等效功能才可以，如果你从市场上买了一个很便宜散热风扇，没有其他工程，那么它就仅仅只是作为散热风扇这一项用途。

1 x 4-pin Aura RGB 接针： 这个接口只有一个所以它是1 x 4-pin，而4-pin是代表的有四根针，Aura RGB也是用来控制炫彩等效的，不过这个可以接其它LED的灯条，具体的要看现在市面上售卖的设备了。

（3）SupermeFX（这个就是主板声卡的芯片，下面的注释就是一些技术名称）

SupremeFX ALC4080 CODEC： SupremeFX指的是声卡芯片的牌子，ALC4080指的是声卡芯片的型号, CODEC就是编码器的意思，用大白话讲及是声音编码芯片。

l 阻抗侦测：这个涉及到声卡比较核心的技术，具体的我还真不太懂，不过这不会影像你组装电脑以及使用。

l 高保真输入输出：这个很容易理解，就是声音在通过麦克风输入或通过音箱进行输出时，通过声卡芯片的技术手段保证音质更好更完美。

l SupremeFX 音频屏蔽技术：这项技术个人理解，就是对声音进行噪音屏蔽的技术，达到高保真的声音感受。

l Savitech SV3H712 放大器：这项技术也是针对声音品质的，大家就理解为在声音输出时，输出更多的优质声音。

Sonic Studio Ⅲ + Sonic Studio Virtual Mixer：声卡驱动程序的名称。

Sonic Radar Ⅲ：声波雷达，其主要体现在游戏中，对于声音传递方向的反馈，总之你要是打FPS游戏带上耳麦一定会用的到的。

DTS Sound Unbound：3D音效处理的一项技术

双向AI降噪：这项技术我理解就是通过声卡芯片对输入输出的声音自行进行校对，以减少对CPU处理数据的负担。

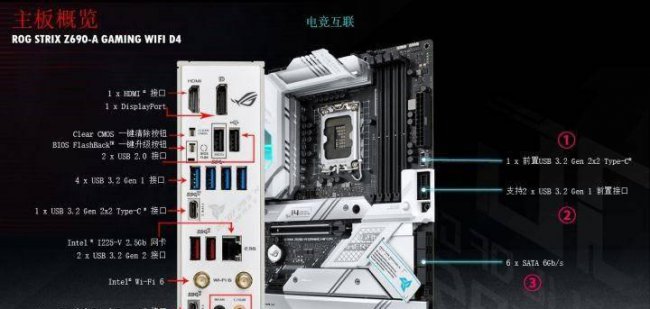

4、主板外设接口说明

（1）1 x 前置USB 3.2 Gen 2×2 Type-c（对应：①）

这个接口可以插入机箱连接线与机箱上的Type-c的接口相连，速度相当于USB 3.2 Gen。

（2）支持2 x USB 3.2 Gen 1 前置接口（对应：②）

这个接口可以插入机箱连接线与机箱上的USB接口相连，速度相当于USB 3.2 Gen 1。

（3）6 x SATA 6Gb/s（对应：③）

这个接口可以通过SATA线连接固态或磁盘式硬盘，最高速率理论可达6Gb/s。

（4）Thunderbolt 接针（对应：④）

这个接口就是大家常说的雷电接口，可以通过机箱连接线与机箱上的雷电接口进行连接，雷电接口与Type-c的外形一样，但传输速度上要比普通Type-c高很多，不过部分机箱上是不给提供相关插线，或者连接线，这个需要另行购买配件，不过听说线缆与配件比较贵。

（5）主板各类插口（对应：图例左侧各类插口）

下面这块我根据图示逐一解释插口都是对应插什么设备的：

1 x HDMI 接口：这个接口在主板上没有接入独立显卡的情况下，可以用HDMI线缆连接显示器。

1 x DisplayPort：这个接口也是在主板上没有接入独立显卡的情况下，可以用DisplayPort线缆连接显示器。

Clear CMOS 一键清楚按钮：这个按钮就是恢复主板BIOS的出厂设置按钮。

BIOS FlashBack 一键升级按钮：这个按钮是升级主板BIOS的按钮。

2 x USB 2.0 接口：这两个插口是USB2.0的插口。

4 x USB 3.2 Gen 1 接口：这四个插口是USB 3.2 Gen 1的插口。

1 x USB 3.2 Gen 2 x 2 Typc 接口：这一个插口是Type-c的接口，速度相当于USB 3.2 Gen 2 x 2。

Intel I225-V 2.5Gb 网卡：这个是有线网卡插口，用于电脑连接网线使用的，网卡接口是英特尔的。

2 x USB 3.2 Gen 2 接口：这两个插口是USB 3.2 Gen 2的插口。

Intel Wi-Fi 6：这个是英特尔Wi-Fi 6的设备，可以连接天线，主板就具有拦无线WiFi功能，可以像笔记本一样无线连接路由器了。

1 x USB 3.2 Gen 2 Type-C 接口：这一个插口是Type-c的接口，速度相当于USB 3.2 Gen 2。

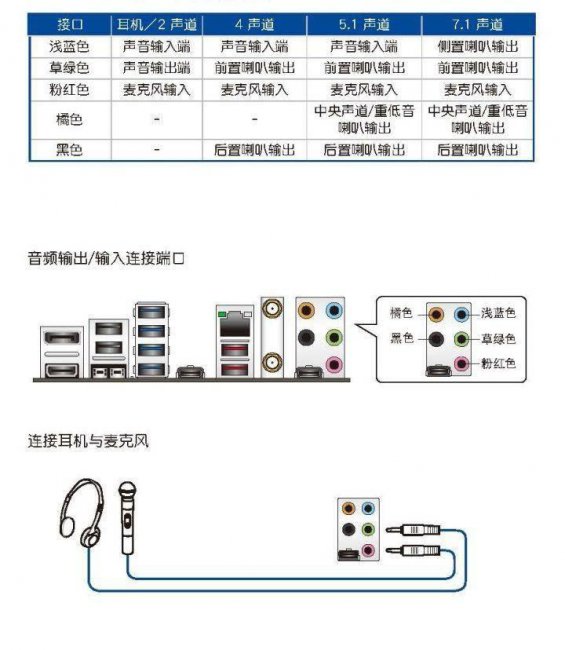

5x 音频插孔：最后这5个插口是音频插口，可以连接麦克风与音箱等设备。
