51单片机最小系统原理图教程

今日小编为你讲解51单片机最小系统原理图教程和单片机控制步进电机程序的电脑方面的小经验，一起来看看吧！

单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.

对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.

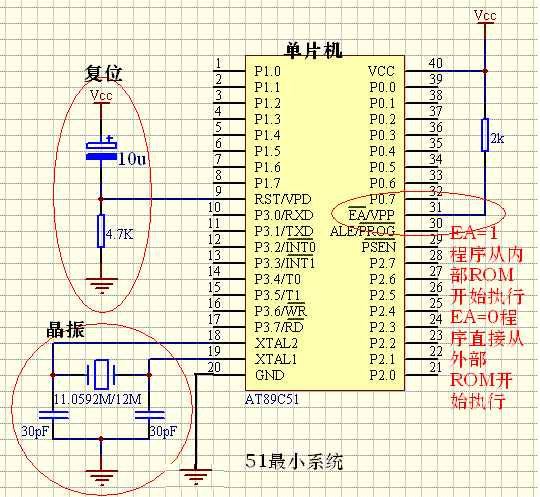

下面给出一个51单片机的最小系统电路图.

说明：

复位电路:由电容串联电阻构成,由图并结合”电容电压不能突变”的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.

晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)

单片机:一片AT89S51/52或其他51系列兼容单片机

特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.

一、复位电路

复位电路的用途

单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

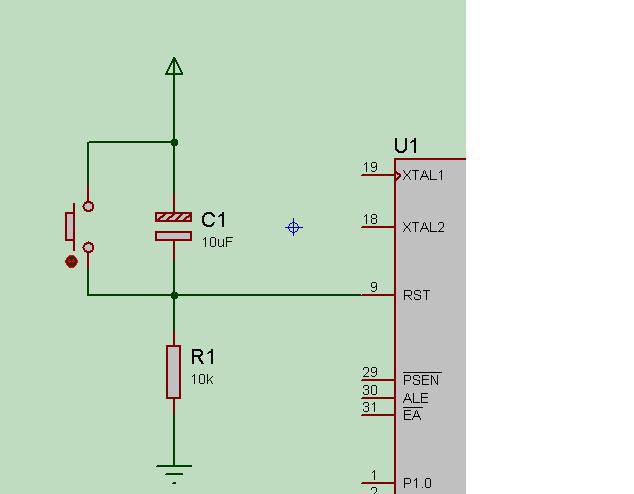

单片机复位电路如下图：

复位电路的工作原理

在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢?

在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。所以可以通过按键的断开和闭合在运行的系统中控制其复位。

开机的时候为什么为复位

在电路图中，电容的的大小是10uF，电阻的大小是10k。所以根据公式，可以算出电容充电到电源电压的0.7倍(单片机的电源是5V，所以充电到0.7倍即为3.5V)，需要的时间是10K*10UF=0.1S。

也就是说在电脑启动的0.1S内，电容两端的电压时在0~3.5V增加。这个时候10K电阻两端的电压为从5~1.5V减少(串联电路各处电压之和为总电压)。所以在0.1S内，RST引脚所接收到的电压是5V~1.5V。在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号，而大于1.5V的电压信号为高电平信号。所以在开机0.1S内，单片机系统自动复位(RST引脚接收到的高电平信号时间为0.1S左右)。
