交换机的配置一直是弱电人的难点，尤其是在大型网络中，前面我们曾提到关于华为、h3c、锐捷等品牌交换机基本配置，本期我们将通过一个网络的配置案例，来详细了解清楚交换机的vlan的创建与实现不同vlan间的隔离。

这个实例基本包括了交换机在配置vlan过程中的大部分基础问题，以H3C交换机为例，我们一起来看下H3C交换机配置。

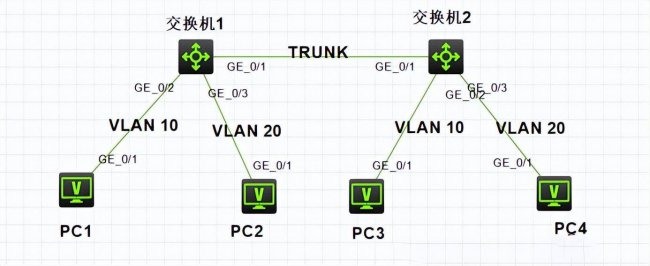

一、实例要求与组网拓扑图

这是一个经典的交换机组网图，很多项目都是这个组构，我们来重点了解Trunk接口的应用，这也是很多朋友经常不理解的地方。

实现同一 Vlan 内的主机互通，不同一 Vlan间的主机隔离。
VLAN 10：PC1、PC3；
VLAN 20：PC2、PC4；

使同vlan的pc能够互访，不同vlan的pc不能互访。

二、基本信息配置

一、VLAN配置

SW1配置

system-view
[H3C]hostname SW1

[SW1]vlan 10 // 创建 vlan 10
[SW1-vlan10]port GigabitEthernet 1/0/2 // 将接口加入 vlan 10
[SW1]interface GigabitEthernet 1/0/2 // 进入接口 1/0/2
[SW1-GigabitEthernet1/0/2]port link-type access // 配置为 access 模式

[SW1]interface GigabitEthernet 1/0/3 // 进入接口 1/0/3
[SW1]interface GigabitEthernet 1/0/3 // 进入接口 1/0/3
[SW1-GigabitEthernet1/0/3]port link-type access // 配置为 access 模式

SW2配置
[SW2]vlan 10 // 创建 vlan 10
[SW2-vlan10]port GigabitEthernet 1/0/2 // 将接口加入 vlan 10
[SW2]interface GigabitEthernet 1/0/2 // 进入接口 1/0/2
[SW2-GigabitEthernet1/0/2]port link-type access // 配置为 access 模式
[SW2]vlan 20 // 创建 vlan 20
[SW2]interface GigabitEthernet 1/0/3 // 进入接口 1/0/3
[SW2-GigabitEthernet1/0/3]port link-type access // 配置为 access 模式

二、TrunK配置

(1) SW3——SW4 的 Trunk 链路调测

SW1配置
[SW1]interface GigabitEthernet 1/0/1
[SW1-GigabitEthernet1/0/1]port link-type trunk
[SW1-GigabitEthernet1/0/1]port trunk permit vlan all

SW2配置
[SW2]interface GigabitEthernet 1/0/1
[SW2-GigabitEthernet1/0/1]port link-type trunk
[SW2-GigabitEthernet1/0/1]port trunk permit vlan all

三、主机 IP 地址配置

(1) PC1 网卡 IP 地址配置：192.168.10.10/24(2) PC2 网卡 IP 地址配置：192.168.11.20/24(3) PC3 网卡 IP 地址配置：192.168.10.30/24(4) PC4 网卡 IP 地址配置：192.168.11.40/24
