主板是一台电脑的核心载体，可以理解为各类硬件的家，用来承载和连接各类硬件。对于DIY电脑新手来说，可能只注重CPU和显卡，忽视了主板的作用，主板是电脑重要的组成部分，好的主板能够发挥硬件的全部性能。

一、芯片组

1、通常由北桥和南桥组成，是主板的核心组成部分，可以比作CPU与周边设备沟通的桥梁，对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥。

2、芯片组不同，可承载的硬件规格、数量不同，扩展性也不同，更高端的芯片组，支持更高规格、更多的硬件。

如：高端的芯片组支持超频、DDR5内存、内存插槽数多、PCI-E扩展接口多、M.2接口多、USB接口多等等优势。

3、主板上面的芯片组分为Intel和AMD，所以买Intel的CPU就必须买同类型的主板，反之亦然。

4、Intel芯片组常见的有入门级H610、主流的B660、高端的Z690、顶级X299

5、AMD芯片组常见的有入门级A520、主流的B550、高端的X570、顶级X399

二、接口方式

CPU的接口大致分三类：PGA、LGA、BGA

1、PGA类型：CPU上带针脚，主板上带小孔，插针和小孔就是PGA的特征，他是通过插入CPU底座，靠固定杆下压卡住处理器完成安装。AMD基本一直都在使用PGA类型。

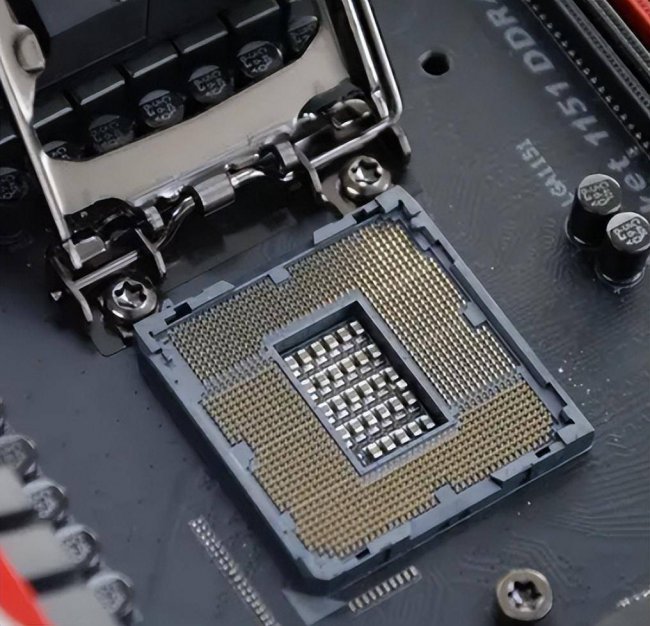

2、LGA类型：针在主板上，CPU表面是平整的金属贴片，主板上的针直接接触贴片，实现通电。Intle现在基本使用这一种类型。

3、BGA类型：简单说就是将处理器直接焊在主板上，不可更换。主要是笔记本采用这种方式。

4、英特尔12代处理器，更换了新的接口类型LGA1700，而上代的处理器是LGA1200。如果你是旧主板想要升级为12代cpu的话，那么主板是必须要更换为600系列芯片组的主板。

5、AMD最新的5000系列处理器依旧采用AM4接口，所以很多旧的主板依然可以升级最新的锐龙5000系列处理器。

三、主板上各种插槽以及功能

1、主电源，辅助电源接口

2、CPU插槽：放置CPU

3、内存插槽：放置内存条，常见的主板有2-4个插槽，一般来说插2-4根，插在1和3插槽的位置或者2和4插槽的位置来组成双通道。另外，不是插满4跟内存就是四通道，它依然是双通道的。只有两个插槽的主板，一般也都是双通道的，只是每个通道只有1根插槽而已。也就是说 2根内存插槽的性能其实跟4根是一样的，只不过4根内存插槽的容错率更高，通道坏了可以换位置继续使用，日后升级内存也比较方便。只有高端的主板才会支持4通道，共有8个内存插槽。

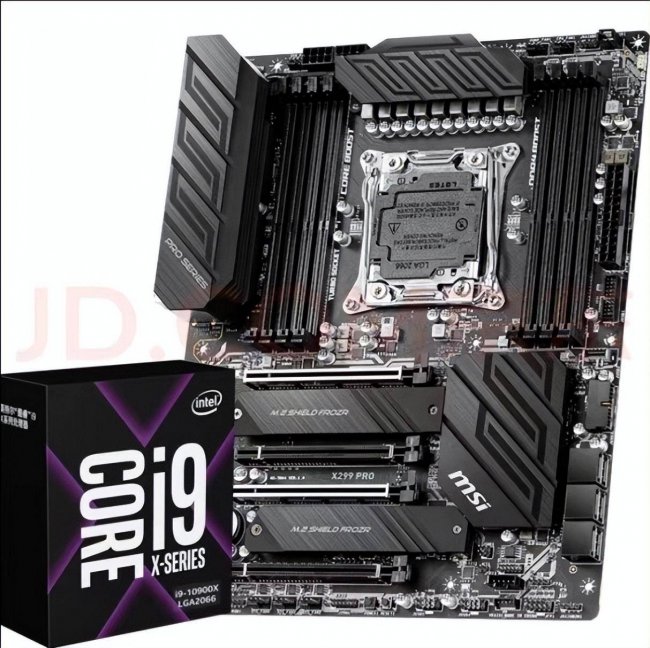

X299顶级主板，拥有4通道8内存插槽

5、PCI-E接口：独立显卡插槽。

6、PCI-E扩展接口：给主板扩展用，比如说装显卡、声卡、网卡、固态硬盘等。

如果需求只是装一块独立显卡，那么PCIE的插槽就可以，如果你想要接高级的独立声卡、无线网卡、视频采集卡等，那么PCIE扩展插槽的数量越多越好。

7、硬盘接口：stat接口，接硬盘或光驱，m.2接口，接固态硬盘。

8、风扇电源接口。

9、外设接口：网线、键盘、鼠标等

10、USB2.0,3.0等接口。

11、其他

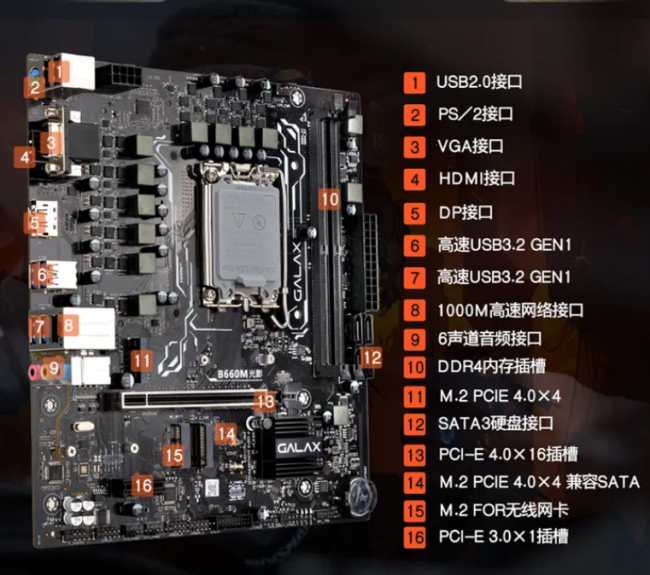

主板各类接口图解

四、主板的尺寸大小的分类

1、大板：ATX、Mini ATX、XL-ATX、非标准E-ATX

2、小板：MATX、FlexATX

3、迷你版：ITX（包括Thin-ITX）。

4、超大板：标准E-ATX、EE-ATX、HPTX、WTX

5、主要常见和选购尺寸：

（1）ATX：常规标准，插槽多、扩展性强

（2）MATX：PCI插槽在3个或以下

（3）ITX：优点就是小。

不同的主板主要在版型尺寸、配置功能以及适用范围上存在区别。

版型尺寸上，ITX：170mm*170mm，M-ATX：244 mm*244 mm，

ATX：305mm*244mm，E-ATX：305mm*330mm；
